Softstarty Eaton

Układy łagodnego rozruchu Eaton

Czym jest softstarter?

Softstarty inaczej układy łagodnego rozruchu firmy Eaton to nowoczesne aparaty energoelektroniczne. Służą do ograniczenia zarówno prądu rozruchowego, jak i udarów mechanicznych.

Aparaty te dzięki zastosowanej elektronice doskonale współpracują z silnikami asynchronicznymi. Oprócz układu rozruchu wyposażone są w by-pass oraz szereg zabezpieczeń. Urządzenia w przeciwieństwie do falowników działają na zasadzie PWM bez zmiany częstotliwości.

Układy łagodnego rozruchu również mają ograniczenie ilości rozruchów na godzinę. Z reguły jest to kilka lub kilkanaście razy.

Firma Moeller, obecnie Eaton jest pionierem w aparaturze łączeniowej. Urządzenia serii DS4, DS6 z powodzeniem odnalazły się w przemyśle maszynowym. Wraz z rozwojem technologii pojawił się nowy typ EATON Sofstarter. Wypełnił on lukę po wycofywanych już starszych seriach.

Softstarty DS7 Eaton

Eaton softstarter DS7 posiada sterowanie rozruchem na 2 fazach, posiada zabudowany by-pass oraz małe gabaryty. Softstarty DS7 produkowane są w zakresach mocy od 1,5 do 110kW. Pracują w zakresach 230....480VAC oraz w dwóch przedziałach napięć sterowania. Są to 24VAC/DC i 110...230VAC.

Softstartery S811 Eaton

Softstarty Eaton z serii S811 to nowoczesne i zaawansowane układy łagodnego rozruchu. Wykonywane są w przedziale prądu 37 do 1000A.

Posiadają bardzo zwartą obudowę, dzięki czemu można swobodnie stosować je zamiennie zamiast układów gwiazda-trójkąt. Softstarty Eaton z tej rodziny mają bogate wyposażenie ochronne silnika. Jest to:

• Ochrona przeciążeniowa
• Zaniku fazy
• Kolejności faz
• Zbyt wysokim lub niskim napięciem zasilającym
• Asymetrią faz i prądów
• Utykaniem i niedociążeniem silnika.

Urządzenia mają możliwość rozruchu i zatrzymania do 10 razy na godzinę. Sterowanie odbywa się za pośrednictwem układu energoelektronicznego na wszystkich 3 fazach. Każdy softstart ma też zabudowany bypass. S811 mogą być rozbudowane o bogate wyposażenie komunikacyjne. Są to sieci Profibus-DP, DeviceNet, Ethernet IP, Modbus TCP (Modbus RTU).

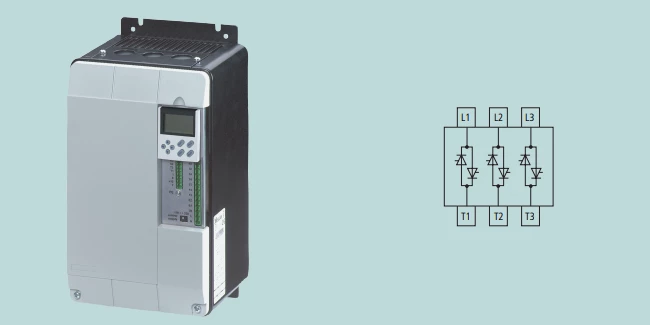

Softstarty DM4 Eaton

Jedną z bardziej docenianych serii softstartów jest DM4 Eaton. Produkowany jest w zakresie mocy od 7,5kW do 900kW. Sterowanie silnikiem odbywa się na wszystkich trzech fazach.

Podłączenie softstartu może występować zarówno w trójkącie, jak i gwieździe, gdyż występuje jako 3-fazowy softstart 400VAC.

Rodzina DM4 może komunikować się za pośrednictwem łącza szeregowego RS232/RS485 lub interfejsu profibus DP.

Gdzie stosujemy układy łagodnego rozruchu i zatrzymania?

Systemy rozruchowe softstarterów Eaton zastosowanie znalazły w szerokich gałęziach przemysłu. Mogą one występować wszędzie tam, gdzie istnieje konieczność niwelowania udarów mechanicznych lub ograniczenia prądów rozruchowych. Wpływa to pozytywnie zarówno na mechanikę urządzeń, jak i na instalację elektryczną obiektu.

Falownik eaton czy softstarter?

Maszyny przemysłowe mają różną charakterystykę pracy. Przy doborze odpowiednich urządzeń energoelektronicznych powinniśmy znać ich specyfikę.

Cenowo softstartery wychodzą korzystniej niż falowniki EATON. Jednak nie zastosujemy ich w każde miejsce. Punktem, który deklasuje stosowanie softstartów Eaton, jest brak regulacji częstotliwości. Falowniki mają możliwość zmiany częstotliwości pracy, a za tym idzie możliwość zmiany prędkości obrotowej silnika.

Drugim punktem deklasującym softstarty jest ograniczona ilość rozruchu i zatrzymania silnika na godzinę. W zależności od długości rampy rozruchu i zatrzymania jest to 3 do 10 razy na godzinę.

Softstarty DS7 Eaton charakteryzują się kompaktową obudową oraz prostą konstrukcją. W softstarterach DS7 regulacja napięcia odbywa się za pomocą tyrystora umieszczonego w dwóch fazach. Dodatkowo ograniczenia strat mocy w procesie pracy ustalonej gwarantują zintegrowane styki obejściowe. Styki te mają za zadanie bocznikowanie tyrystorów po zakończeniu rozruchu. Parametryzacja układów łagodnego rozruchu Eaton odbywa się przy pomocy pokręteł. Eaton softstarter DS7 dostępny sjest w szerokim zakresie mocy od 1,5 kW do 110 kW.

Charakterystyka soft startów DS7

Urządzenia DS7 sterowane dwufazowo o zakresie mocy od 3 do 200 A. Napięcie pracy wynosi 230 - 480 V, częstotliwość 50/60 Hz. Natomiast napięcie sterujące to: 24 V AC/DC; 110 - 230 V AC. W standardowym wykonaniu posiadają stopień ochrony równy IP20 oraz zabudowany stycznik obejść. Opcjonalnie z wykorzystaniem osłon jest możliwość uzyskania IP40. Producent zadbał również o zastosowanie dodatkowego zabezpieczenia przed dotykiem. Soft start posiada możliwość regulacji napięcia startowego. Kolejnym atutem jest niezależne regulowanie rampy czasowej dla startu oraz zatrzymania. Komunikacja odbywa się za pomocą SmartWire-DT. Eaton softstarter DS7 został wyposażony w standardową kartę kontrolera oraz parametry. W zależności od modelu posiadaj 1 lub 2 wejścia cyfrowe oraz 1, lub 2 wyjścia przekaźnikowe. Ponadto producent wyposażył urządzenia we wskaźnik stanu w postaci diody LED. Ponadto są one kompatybilne z systemem xStart. Kolejnym atutem soft startów jest kompatybilność z akcesoriami dedykowanymi do styczników DIL oraz wyłączników PKZ.

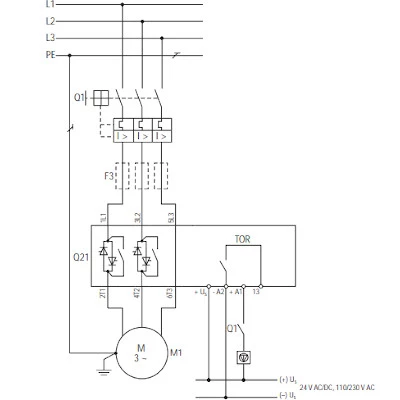

Schemat standardowego podłączenia soft starterów DS7 do 12A

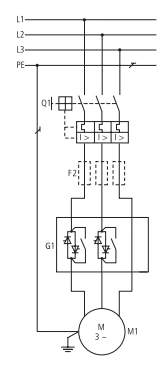

Schemat standardowego podłączenia softstartu DS7 do 32A

Zastosowanie softstarterów DS7

Układy łagodnego DS7 rozruchu znalazły szerokie zastosowanie w przemyśle. Wykorzystywane są do napędów pomp. Zapewniają one łagodny start silnika trójfazowego indukcyjnego, zapobiegając tym samym udarom ciśnienia. Dzięki temu zmiesza się mechaniczne obciążenie instalacji przy jednoczesnym zwiększeniu trwałości. DS7 soft start stosowany jest również przy napędach wentylatorów. Dzięki braku ślizgania się pasów klinowych przy łagodnym rozruchu, co zwiększa trwałość aplikacji. Kolejnym przykładem zastosowania są taśmociągi oraz transportery. Pozwalają na powolny start taśmy transportera, bez niepotrzebnych szarpnięć. Zapobiega to przewracaniu się transportowanych elementów.

Softstarty S811 Eaton dedykowane są do sterowania 3-fazowymi silnikami. Współpracują z silnikami o prądzie nominalnym do 1000A przy napięciu zasilania 3 × 200 - 600 V w układzie Il-line. Wszystkie urządzenia zostały wyposażone w standardowy panel sterujący z klawiszami, który ułatwia konfigurację. Pozwala on na konfigurację parametrów czy wyświetlanie błędów. Eaton wyposażył te softstarty w zabudowany by-pass.

Charakterystyka soft startów S811 Eaton

Urządzenia charakteryzują się kompaktową obudową. Producent oferuje zakres mocy od 7,5 kW do 450 kW. W standardzie softstarty S811 posiadają wewnętrzne styki obejściowe oraz wbudowane zabezpieczenie przeciążeniowe silnika. Napięcie sterujące soft startów to 24VDC. Znamionowy prąd pracy dla tych jednostek to: 37 - 850 amper. W ustawieniach standardowych rampa startowa wynosi 15s, na godzinę możliwe są 4 starty. Kompaktowa obudowa posiada stopień ochrony IP20 oraz pozwala na montaż softstartu w dowolnej pozycji. Dodatkowo układy łagodnego rozruchu posiadają regulowany moment obrotowy. Producent określa temperaturę pracy S811 na -30...50 stopni Celsjusza.

Dodatkowym atutem jest możliwość rozbudowy softstartów Eaton o dodatkowe interfejsy komunikacyjne. Producent umożliwia także rozszerzenia o protokoły: Profibus-DP, DeviceNEt, Ethernet IP, Modbuc TCP. Dzięki temu klienci w łatwy sposób mogą zwiększyć możliwości urządzenia.

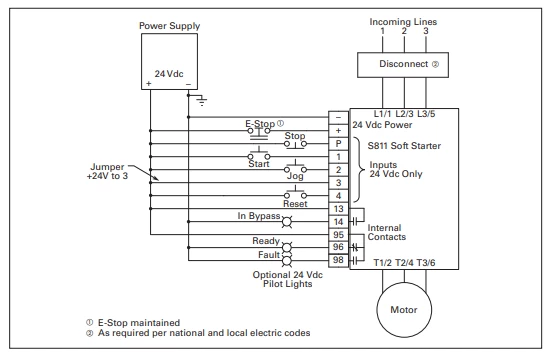

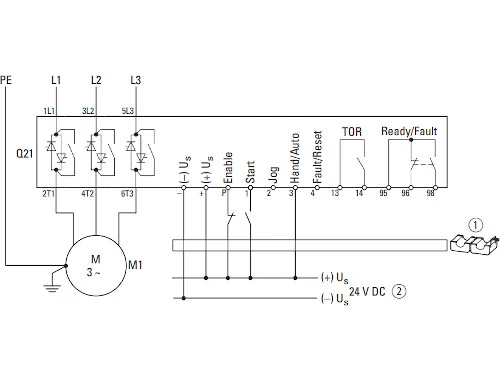

Schemat standardowego podłączenia softstartu S811

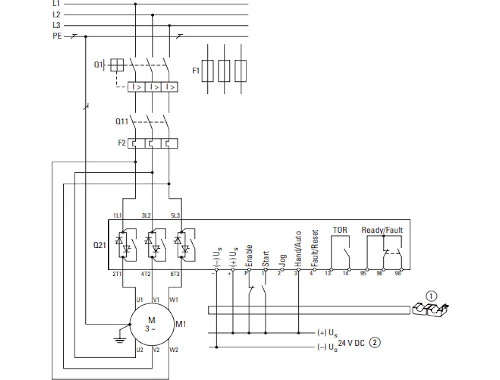

Schemat podłączenia S811 Eaton - Delta

Zastosowanie softstarterów Eaton S811

Urządzenia S811 Eaton znalazły szerokie zastosowanie w przemyśle. Szczególnie cenione są pośród producentów aplikacji pompowych czy wentylatorowych. Wykorzystywane są również często przy aplikacjach HVAC. Ponadto szerokie zastosowanie znalazły w przemyśle wodociągów oraz kanalizacji. Softstarty S811 zapewniają łagodny rozruch silnik w transporterach oraz taśmociągach. Klienci szczególnie cenią te softstartery Eaton za wysoką jakość wykonania oraz niezawodność.
