Falowniki Eaton

Falowniki PowerXL DA1 Eaton przeznaczone są do pracy z trójfazowymi silnikami. Charakteryzują się zakresem mocy do 160 kW oraz podwyższonym stopniu ochrony wynoszącym IP66. W standardzie przemienniki DA1 dysponują zabudowanym tranzystorem hamowania, filtrem EMC. Komunikacja Modbus RTU oraz CANopen.

Charakterystyka falowników DA1 Eaton

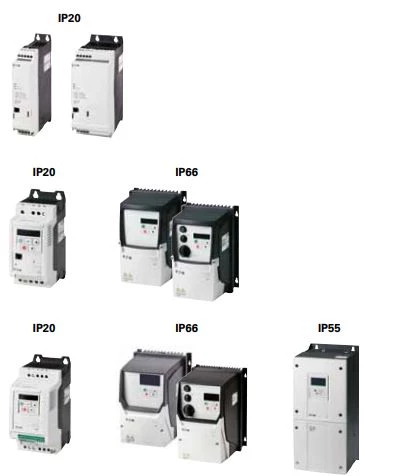

Przemienniki częstotliwości DA1 dostępne w zakresie mocy do 160 KW. Urządzenia te cechują się przeciążalnością na poziomie 150% w czasie 1 minuty oraz 200% w czasie 4 sekund. Eaton oferuje falowniki DA1 w 4 wersjach stopni ochrony

• IP20 - falowniki 3F do 11kW,
• IP40 - falowniki 3f 200/250 kW,
• IP55 3-fazowe falowniki 11kW-160kW,
• IP66 - falowniki 3x400 do 7,5 kW.

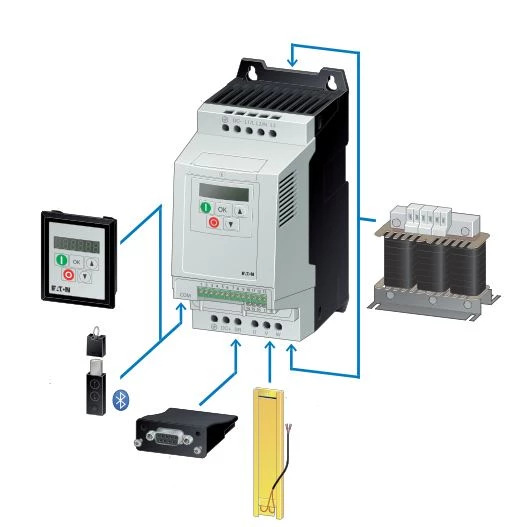

W standardzie wszystkie przetworniki zostały wyposażone w komunikację Modbus RTU oraz CANopen. Ponadto jest możliwość rozbudowy za pomocą kart komunikacyjnych o: Profibus, Profinet, Ethernet/IP, EtherCat, Modbus TCP, BACnet, oraz DevieNet. Dodatkowo urządzenie te dysponują zabudowanym filtrem EMC, tranzystorem hamowania oraz wejściem bezpieczeństwa STO. Producent daje możliwość sterowania falownikami PowerXL w sposób: skalarny oraz wektorowy. Częstotliwość wyjściowa dla invetera DA1 wynosi maksymalnie 500Hz. Ponadto przetworniki Eaton z tej serii posiadają 7-segmentowy wyświetlacz OLED. Ze względu na rodzaj napięcia zasilającego można podzielić urządzenia na 3 grupy, o zasilaniu: 1x230VAC, 3x230VAC oraz 3x400VAC. Falowniki przystosowane są do montażu pionowego o maksymalnym odchyleniu wynoszącym 30 stopni.

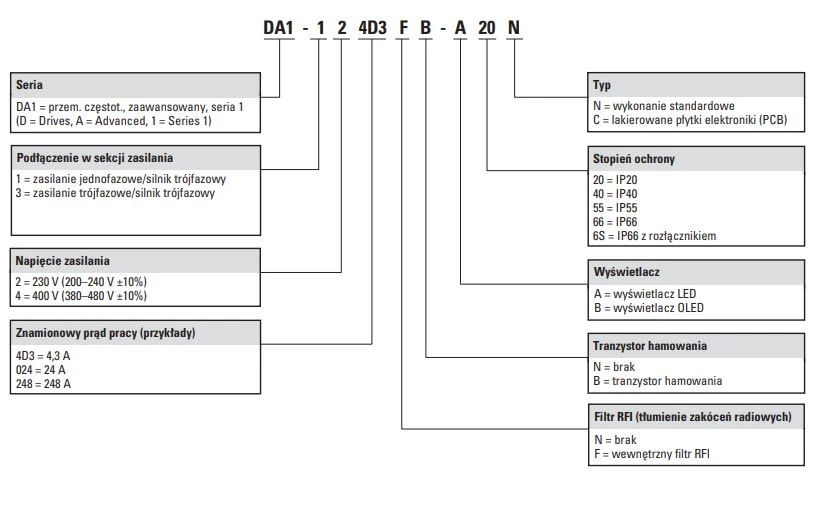

Oznaczenie falowników DA1 Eaton

Zastosowanie przemienników Eaton DA1

Falowniki DA1 Eaton znalazły szerokie zastosowanie w wielu aplikacjach napędowych.  Powodzeniem wykorzystywane są przy aplikacjach dźwigowych, transporterach czy przenośnikach. Przetworniki te przystosowane są do pracy z trójfazowymi silnikami a klasie sprawności IE4. Współpracują z silnikami asynchronicznymi, silnikami z magnesami trwałymi, bez szczotkowymi silnikami DC czy synchronicznymi silnikami reluktancyjnymi.

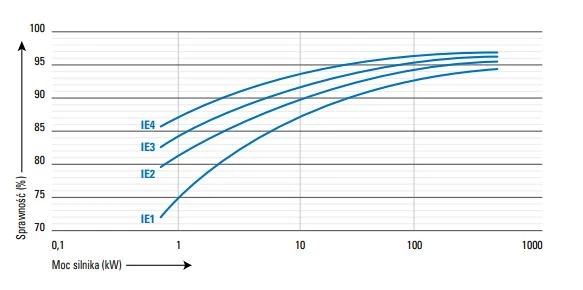

Falowniki PowerXL DC1 Eaton przystosowane do pracy z silnikami klasy IE3 oraz IE4. Invertery te współpracują z silnikami: indukcyjnymi, PM, BLDC, reluktancyjnymi. W ofercie znajdują się falowniki o zakresie mocy od 0,37 kW do 22kW. W standardzie wyposażone w komunikację CANopen i Modbus RTU. Dostępne modele z podwyższonym stopniem ochrony IP66.

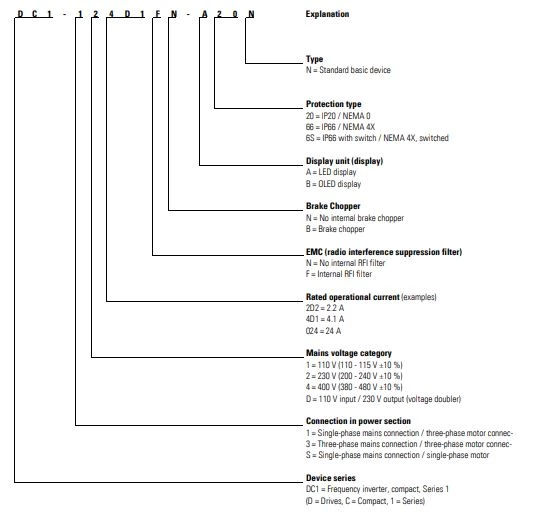

Charakterystyka falowników DC1+ Eaton

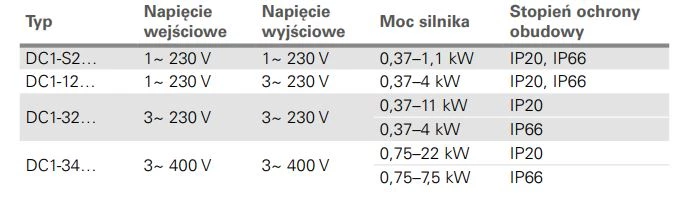

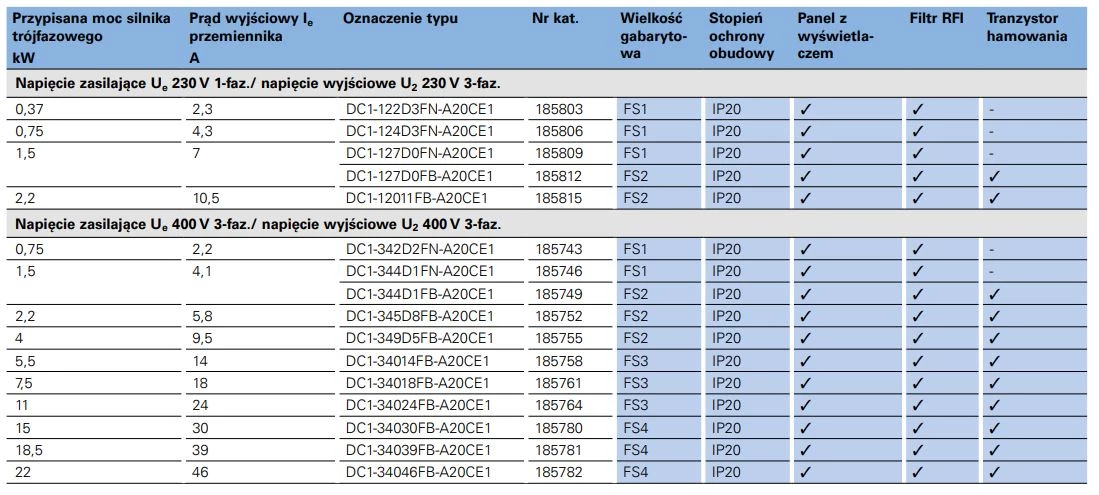

Przemienniki Eaton serii DC1 dostępne są w wykonaniu w wyjściem 1-fazowym oraz 3-fazowym. Jednofazowe falowniki DC1 oferowane są do mocy 2,2 kW, natomiast w wykonaniu trójfazowym do 22kW. Przetworniki DC1-S2 dysponują napięciem wyjściowym 1x230VAC i dostępne są w zakresie mocy od 0,37 kW do 1,1kW. W zależności od wykonania przetworniki te dysponują wbudowanym filtrem EMC klasy C1, C2 lub C3.  W standardzie te przemienniki częstotliwości DC1 Eaton dysponują komunikacją Modbus oraz CANopen. Dodatkowo producent daje możliwość rozbudowy o dodatkowe wejścia/wyjścia z wykorzystaniem kart rozszerzeń. Falowniki DC1+ dostępne są w wykonaniu o podwyższonym stopniu ochrony, wynoszącym IP66. Kolejnym atutem tych przetworników jest zabudowany wyświetlacz LED, lakierowane płytki elektroniki. W zależności od wykonania wektorowe falowniki Eaton PowerXL DC1 dysponują 2-4 wejściami cyfrowymi, 0-2 wejściami analogowymi, 1 wyjściem przekaźnikowym, 0-1 wyjściem cyfrowym oraz 0-1 wyjściem analogowym. Urządzenia te przystosowane są do montażu pionowego z maksymalnym odchyleniem wynoszącym 30st. Producent deklaruje możliwość pracy przetworników w zakresie temperatur od -10 do +50 stopni Celsjusza.

Konfiguracja falowników DC1 Eaton

Przemienniki częstotliwości PowerXL DC1 Eaton konfigurowane są za pomocą przyjaznego narzędzia jakim jest driveConnect. Oprogramowanie to daje możliwość kontrolę stanu falownika, ułatwia diagnostykę. Oprogramowanie driveConnect jest narzędziem darmowym dostępnym na stronie producenta.
