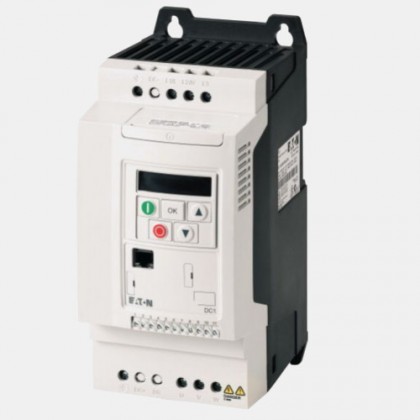

Wektorowy falownik DC1 1,5 kW 3X400 VAC Eaton
Trójfazowy falownik DC1-344D1FB-A20CE1 o mocy 1,5 kW i napięciu zasilania 3x400 VAC. Napięcie wyjściowe w tym falowniku wynosi 3x400 VAC. Producent deklaruje prąd wyjściowy dla przetwornika DC1-344D1FB-A20CE1 na poziomie 4,1 A zaś częstotliwość wyjściową 0...500Hz. Prąd wejściowy natomiast wynosi 5,6A. 3-fazowy falownik Eaton DC1-344D1FB-A20CE1 posiada: 4 wejścia cyfrowe, 2 wejścia analogowe, 1 wyjście przekaźnikowe, 1 wyjście cyfrowe oraz 1 wyjście analogowe. Komunikacja w tym przetworniku odbywa się protokołem Modbus RTU po RS485 lub CANopen. Przemiennik częstotliwości PowerXL DC1 Eaton 185749 dysponuje kompaktową obudowę o stopniu ochrony IP20 raz wymiarach: 231x107x152mm oraz wadze 1,2 kg. Producent deklaruje możliwość pracy inwertera powerXL DC1+ 1,5 kW w zakresie temperatur od -10 do +50 stopni Celsjusza.
Eaton zaleca stosowanie do falownika DC1-344D1FB-A20CE1 wyłącznika FAZ-B10/3 (PKZM0-10) oraz stycznika DILEM-10. Model ten współpracuje z dławikiem sieciowym DX-LN3-006 i dławikiem silnikowym DX-LM3-005. Zalecany filtr przeciwzakłóceniowy zewnętrzny to DX-SIN3-010.
Wejścia/Wyjścia |
Wejścia binarne |
4 |
Wyjścia binarne |
1 |
Wyjścia przekaźnikowe |
1 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 4...20 |
Prąd wyjść analogowych (mA) |
0...20 4...20 |
Częstotliwość wyjściowa (Hz) |
0...500 |
Rozdzielczość (bit) |
10 12 |
Komunikacja |
Komunikacja |
CANopen Modbus/RTU RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
152 |
Szerokość (mm) |
107 |
Wysokość (mm) |
231 |
Waga (kg) |
1,2 |
Zasilanie |
Moc (kW) |
1,5 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
45...66 |
Pobór prądu (A) |
5,6 |
Prąd wyjściowy (A) |
4,1 |
Ogólne |
Sterowanie |
Skalarne Wektorowe |
Temperatura pracy (°C) |
-10...50 |
