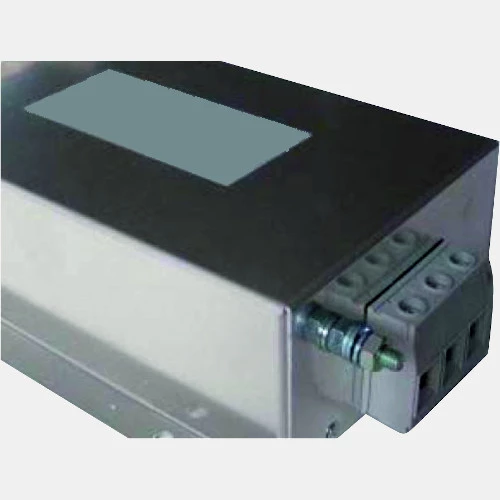

Filtr wyjściowy du/dt 6A FSC 3006

Wyjściowy filtr du/dt do falowników 0,1 - 1,5 kW

Filtr wyjściowy EMC FSC3006 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy od 0,1 kW do 1,5 kW. Wyjściowy filtr EMC FSC 3006 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 6A. Indukcyjność w przypadku FSC3006 wynosi 7,5mH, natomiast rezystancja 50 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 6mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3006 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3006 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 40 x 65 x 50 mm.

Schemat elektryczny FC3006
