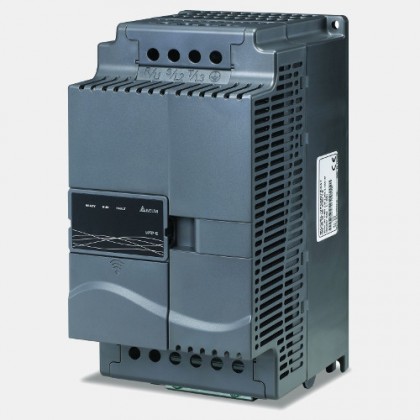

Trójfazowy falownik 5,5kW VFD-E Delta
Falownik VFD055E43A Delta Electronics o mocy 5,5 kW i napięciu zasilania 3x400 V AC. Prąd wyjściowy dla przemiennika częstotliwości Delta VFD055E43A szacowany jest na poziomie 13A. Częstotliwość wyjściowa przy falownikach Delta Electronics VFD-E wynosi 0,1...599Hz. Producent deklaruje możliwość pracy falownika z przeciążeniem 150% w czasie 1 minuty. Przetwornik VFD-E Delta Electronics przeznaczony jest do pracy z trójfazowymi silnikami indukcyjnymi. Wektorowy falownik 5,5 kW VFD-E Delta został wyposażony w 6 wejść binarnych, 2 wejścia analogowe, 1 wyjścia przekaźnikowe, 1 wyjścia binarne oraz 1 wyjście analogowe. Komunikacja w tym falowniku odbywa się protokołem Modbus po RS485. Dodatkowo producent daje możliwość rozbudowy o komunikacje: DeviceNet, Profibus DP, CANopen oraz LonWorks. Ponadto ten falownik został wyposażony w zabudowany sterownik PLC z pamięcią 500 kroków. 3-fazowy falownik VFD055E43A posiada obudowę o stopniu ochrony IP20 i wymiarach 130x260x170mm.
Do falownika VFD055E43A dedykowany jest ręczny programator KPE-LE02.
Schemat podłączenia falownika VFD055E43A
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść binarnych (V) | 24 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...599 |
| Komunikacja |
| Komunikacja | Modbus ASCII/RTU RJ45 RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 169,2 |
| Szerokość (mm) | 130 |
| Wysokość (mm) | 260 |
| Waga (kg) | 4,2 |
| Zasilanie |
| Moc (kW) | 5,5 |
| Napięcie zasilania (VAC) | 460 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Prąd wyjściowy (A) | 13 |
| Tranzystor hamowania | Tak |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Pamięć | 500 |
| Wbudowany sterownik PLC | Tak |
