Filtr wyjściowy du/dt 16A FSC 3016

Wyjściowy filtr du/dt do falowników 3 - 5,5 kW

Filtr wyjściowy EMC FSC3016 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy od 3 kW do 5,5 kW. Wyjściowy filtr EMC FSC 3016 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 16A. Indukcyjność w przypadku FSC3016 wynosi 4mH, natomiast rezystancja 12 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 6mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3016 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

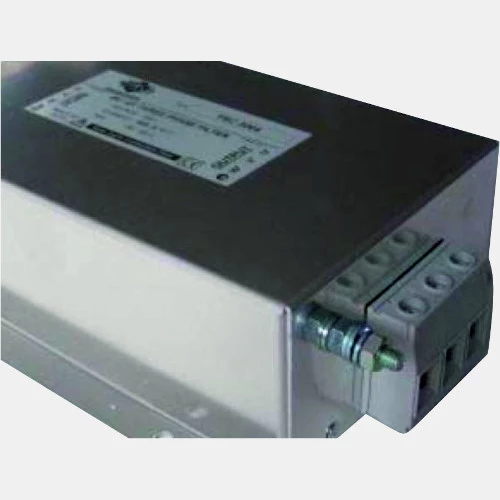

Obudowa filtra du/dt FSC3016 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 57 x 100 x 105 mm.

Schemat elektryczny FC3016
