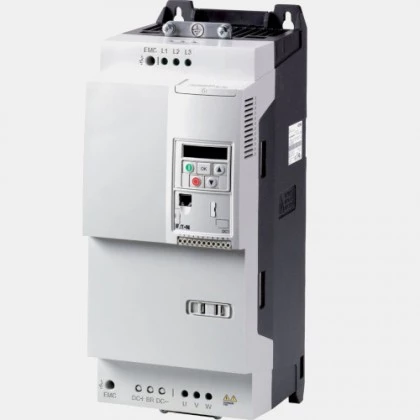

Wektorowy falownik DC1 18,5 kW 3X400 VAC Eaton
Trójfazowy falownik DC1-34039FB-A20CE1 o mocy 18,5 kW i napięciu zasilania 3x400 VAC. Napięcie wyjściowe w tym falowniku wynosi 3x400 VAC. Producent deklaruje prąd wyjściowy dla przetwornika DC1-34039FB-A20CE1 na poziomie 39 A zaś częstotliwość wyjściową 0...500Hz. Prąd wejściowy natomiast wynosi 44,1A. 3-fazowy falownik Eaton DC1-34039FB-A20CE1 posiada: 4 wejścia cyfrowe, 2 wejścia analogowe, 1 wyjście przekaźnikowe, 1 wyjście cyfrowe oraz 1 wyjście analogowe. Komunikacja w tym przetworniku odbywa się protokołem Modbus RTU po RS485 lub CANopen. Przemiennik częstotliwości PowerXL DC1 Eaton 185781 dysponuje kompaktową obudowę o stopniu ochrony IP20 raz wymiarach: 418,5x173x211mm oraz wadze 8,4 kg. Producent deklaruje możliwość pracy inwertera powerXL DC1+ 18,5 kW w zakresie temperatur od -10 do +50 stopni Celsjusza.
Eaton zaleca stosowanie do falownika DC1-34039FB-A20CE1 wyłącznika FAZ-B50/3 (PKZM0-S50) oraz stycznika DILM25. Model ten współpracuje z dławikiem sieciowym DX-LN3-050 i dławikiem silnikowym DX-LM3-050. Zalecany filtr przeciwzakłóceniowy zewnętrzny to DX-SIN3-048.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | CANopen Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 211 |
| Szerokość (mm) | 173 |
| Wysokość (mm) | 418,5 |
| Waga (kg) | 8,4 |
| Zasilanie |
| Moc (kW) | 18,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Pobór prądu (A) | 44,1 |
| Prąd wyjściowy (A) | 39 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...50 |
