Wyjściowy filtr du/dt do falowników 18 - 22 kW

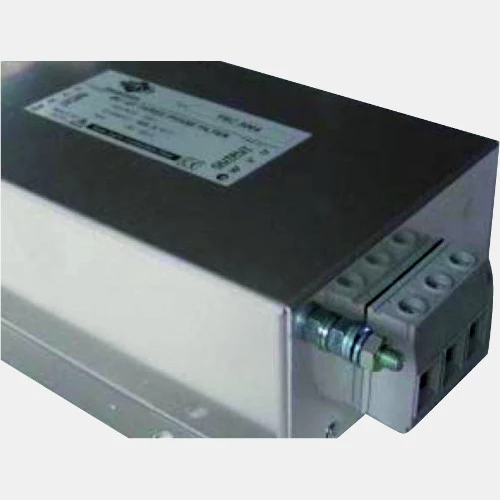

Filtr wyjściowy EMC FSC3064 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy od 18 kW do 22 kW. Wyjściowy filtr EMC FSC 3064 charakteryzuje się napięciem znamionowym do 520 VAC oraz prądem znamionowym na poziomie 64A. Indukcyjność w przypadku FSC3064 wynosi 1,5mH, natomiast rezystancja 1,5 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 16mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3064 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.
Obudowa filtra du/dt FSC3064 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 65 x 200 x 150 mm.
Schemat elektryczny FC3064
| Typ modułu |
| Rodzaj modułu | Filtr przeciwzakłóceniowy |
| Wymiary i waga |
| Długość (m) | 200 |
| Głębokość (mm) | 5,5 |
| Wysokość (mm) | 57 |
| Zasilanie |
| Prąd znamionowy (A) | 64 |
| Ogólne |
| Stopień ochrony IP | 20 |
 | Manual FSC 3064 |
