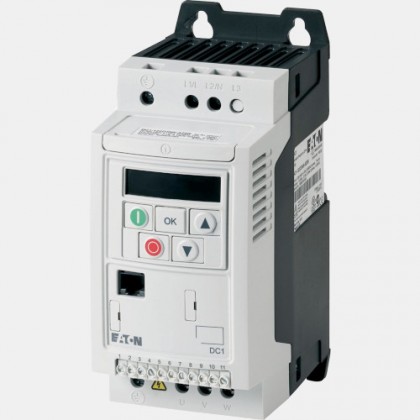

Wektorowy falownik DC1 0,37kW 1x230 VAC Eaton
Jednofazowy falownik DC1-122D3FN-A20CE1 o mocy 0,37 kW i napięciu zasilania 1x230 VAC. Napięcie wyjściowe w tym falowniku wynosi 3x230 VAC. Producent deklaruje prąd wyjściowy dla przetwornika DC1-122D3FN-A20CE1 na poziomie 2,3 A zaś częstotliwość wyjściową 0...500Hz. Prąd wejściowy natomiast wynosi 3,7A. 1-fazowy falownik Eaton DC1-122D3FN-A20CE1 posiada: 4 wejścia cyfrowe, 2 wejścia analogowe, 1 wyjście przekaźnikowe, 1 wyjście cyfrowe oraz 1 wyjście analogowe. Komunikacja w tym przetworniku odbywa się protokołem Modbus RTU po RS485 lub CANopen. Przemiennik częstotliwości PowerXL DC1 Eaton 185803dysponuje kompaktową obudowę o stopniu ochrony IP20 raz wymiarach: 184x81x124mm oraz wadze 1,2 kg. Producent deklaruje możliwość pracy inwertera powerXL DC1+ 0,37kW w zakresie temperatur od -10 do +50 stopni Celsjusza.
Eaton zaleca stosowanie do falownika DC1-122D3FN-A20CE1 wyłącznika FAZ-B10/1N oraz stycznika DILEM-10+DILEM12-XP1. Model ten współpracuje z dławikiem sieciowym DX-LN1-006 i dławikiem silnikowym DX-LM3-005. Zalecany filtr przeciwzakłóceniowy zewnętrzny to DX-EMC12-014-FS1.
Wejścia/Wyjścia |
Wejścia binarne |
4 |
Wyjścia binarne |
1 |
Wyjścia przekaźnikowe |
1 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 4...20 |
Prąd wyjść analogowych (mA) |
0...20 4...20 |
Częstotliwość wyjściowa (Hz) |
0...500 |
Rozdzielczość (bit) |
10 12 |
Komunikacja |
Komunikacja |
CANopen Modbus/RTU RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
124 |
Szerokość (mm) |
81 |
Wysokość (mm) |
184 |
Waga (kg) |
1,1 |
Zasilanie |
Moc (kW) |
0,37 |
Napięcie zasilania (VAC) |
230 |
Liczba faz |
1-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
45...66 |
Pobór prądu (A) |
3,7 |
Prąd wyjściowy (A) |
2,3 |
Ogólne |
Sterowanie |
Skalarne Wektorowe |
Temperatura pracy (°C) |
-10...50 |
