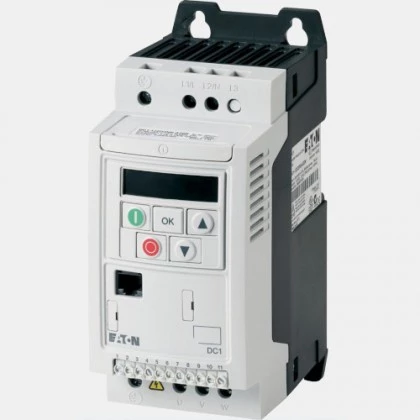

Wektorowy falownik DC1 1,5kW 1x230 VAC Eaton
Jednofazowy falownik DC1-127D0FN-A20CE1 o mocy 1,5 kW i napięciu zasilania 1x230 VAC. Napięcie wyjściowe w tym falowniku wynosi 3x230 VAC. Producent deklaruje prąd wyjściowy dla przetwornika DC1-127D0FN-A20CE1 na poziomie 7 A zaś częstotliwość wyjściową 0...500Hz. Prąd wejściowy natomiast wynosi 12,9A. 1-fazowy falownik Eaton DC1-127D0FN-A20CE1 posiada: 4 wejścia cyfrowe, 2 wejścia analogowe, 1 wyjście przekaźnikowe, 1 wyjście cyfrowe oraz 1 wyjście analogowe. Komunikacja w tym przetworniku odbywa się protokołem Modbus RTU po RS485 lub CANopen. Przemiennik częstotliwości PowerXL DC1 Eaton 185809 dysponuje kompaktową obudowę o stopniu ochrony IP20 raz wymiarach: 184x81x124mm oraz wadze 1,2 kg. Producent deklaruje możliwość pracy inwertera powerXL DC1+ 1,5kW w zakresie temperatur od -10 do +50 stopni Celsjusza.
Eaton zaleca stosowanie do falownika DC1-127D0FN-A20CE1 wyłącznika FAZ-B16/1N oraz stycznika DILM7. Model ten współpracuje z dławikiem sieciowym DX-LN1-018 i dławikiem silnikowym DX-LM3-008. Zalecany filtr przeciwzakłóceniowy zewnętrzny to DX-SIN3-010 .
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | CANopen Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 124 |
| Szerokość (mm) | 81 |
| Wysokość (mm) | 184 |
| Waga (kg) | 1,2 |
| Zasilanie |
| Moc (kW) | 1,5 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Pobór prądu (A) | 12,9 |
| Prąd wyjściowy (A) | 7 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...50 |
 | Manual DC1-127D0FN-A20CE1 |
