Potencjometry do płynnej regulacji falownika

Potencjometry do płynnej regulacji falownika

Potencjometry do falowników.

Urządzenia służą do płynnej regulacji tj. zadawania wartości analogowej falownikom. Specyficzne wymagania aplikacji narzucają stosowanie zewnętrznego potencjometru.


Czym są potencjometry?

Potencjometry należą do aparatury pomocniczej pasywnej. Oparte są o układ regulacyjny ze zmienną wartością rezystancji.


Rodzaje potencjometrów.

Automatyka przemysłowa wymaga trwałości urządzeń. Potencjometry do płynnej regulacji falownika możemy podzielić na:

  • Potencjometry osiowe jednoobrotowe
  • Potencjometry osiowe wieloobrotowe
  • Potencjometry suwakowe

Potencjometry osiowe jednoobrotowe mają konstrukcję zwartą z wypuszczoną osią napędową. W zależności od rodzaju wyposażone są w jeden lub więcej elementów regulacyjnych. Mają regulację w zakresie jednego niepełnego obrotu.

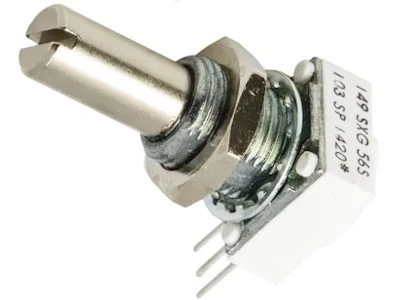

potencjometr osiowy jednoobrotowy

Potencjometry osiowe wieloobrotowe podobnie jak poprzednie wyposażono w oś obrotową. Regulacja odbywa się w zakresie wielu obrotów, dzięki czemu można dokładniej ustawić wartość.

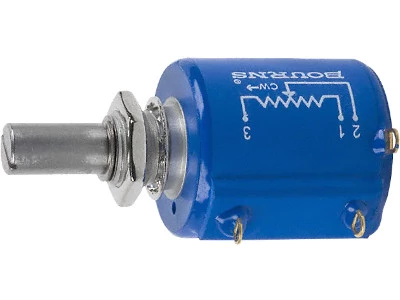

potencjometr osiowy wieloobrotowy

Potencjometry suwakowe liniowe wyposażono w mechanizm liniowy. Rezystory regulowane suwakowe rzadziej stosuje się do regulacji falownika.

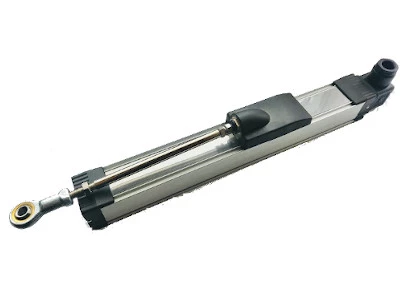

potencjometr suwakowy


Potencjometry możemy podzielić na charakterystykę pracy:

  • Potencjometry logarytmiczne
  • Potencjometry liniowe

Urządzenia płynnej regulacji falownika w wersji logarytmicznej mają nierównomierny rozkład rezystancji po obwodzie lub linii suwaka. Potencjometr montażowy do falownika w wersji liniowej umożliwia równomierny rozkład rezystancji. Sterowanie falownikiem, czyli regulacja obrotów za pośrednictwem potencjometru liniowego jest bardziej ergonomiczna.


Wartości potencjometrów.

Każdy aparat podłączony do wejścia analogowego to swoisty zadajnik. Sterowanie falownikiem, a co za tym idzie, regulacja obrotów wymaga odpowiednich wartości wejściowych. Większość falowników posiada napięciowe wejścia analogowe pracujące w zakresie 0...10V. Impedancja wejściowa przemienników częstotliwości kompatybilna jest z potencjometrami o wartościach 1...10kΩ. Nie jest to jednak sztywna wytyczna. Każde podłączenie potencjometru do falownika należy zestawić z dokumentacją producenta.


Podkreślić należy, że najczęściej spotykany jest potencjometr 10kΩ.


Zastosowanie potencjometrów.

Regulacja obrotów, czyli do płynnej regulacji obrotów falownika to nie jedyne zastosowanie potencjometru. Sterowanie falownikiem może odbywać się również momentem obrotowym lub korektą pozycji. Zadajnik np. potencjometr obrotowy liniowy podłączony do wejścia analogowego falownika służy do regulacji prędkości. Pracuje on od minimalnej ustawionej częstotliwości do maksymalnej częstotliwości.


Akcesoria do potencjometrów.

Sterowanie falownikiem wykorzystuje potencjometry i wskaźniki. Istnieje również coś takiego jak gałka potencjometru, czyli pokrętło ułatwiające regulację. Gałka do potencjometru zazwyczaj ma skalę, czyli podziałkę. Umożliwia to odczyt nastawy oraz po zmianie możliwy powrót do ustawionej wartości. Gałka do potencjometru w wersji z tworzywa izoluje również galwanicznie, a więc zapewnia bezpieczeństwo.

Filtruj
Pokaż filtry
WH148-1A-2-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-AS służy do reg..
Produkt na zapytanie
+
WH148-1A-2-15V-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-15V-AS służ..
Produkt na zapytanie
+
WH148-1A-2-20V-B10K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-20V-B1..
Produkt na zapytanie
+
AS1610-10K - Potencjometr osiowy do falownika Zadajnik o symbolu AS1610-10K służy do regulacji ..
Produkt na zapytanie
+
WH148-1A-2-15V-B1K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-15V-B1K..
Produkt na zapytanie
+
AS1610-1K - Potencjometr osiowy do falownika Zadajnik o symbolu AS1610-1K służy do regulacji pr..
50,46
Cena netto
+
+
WH148-1A-2-15V-B1M-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-15V-B1M..
Produkt na zapytanie
+
WH148-1A-2-15V-B200K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-15V-B..
Produkt na zapytanie
+
WH148-1A-2-20V-A20K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-20V-A2..
Produkt na zapytanie
+
WH148-1A-2-20V-B20K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-20V-B2..
Produkt na zapytanie
+
WH148-1A-2 -5V-B2K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2 -5V-B2K..
Produkt na zapytanie
+
WH148-1A-2-20V-B2K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1A-2-20V-B2K..
Produkt na zapytanie
+
AS1610-2K - Potencjometr osiowy do falownika Zadajnik o symbolu AS1610-2K służy do regulacji pr..
Produkt na zapytanie
+
WH148-1B-2-20V-B2,2K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1B-2-20V-B..
Produkt na zapytanie
+
WH148-1B-2 -5V-B50K-AS - Potencjometr osiowy jednoobrotowy Zadajnik o symbolu WH148-1B-2 -5V-B5..
Produkt na zapytanie
+
Wyświetlono: 1 do 15 z 28 (2 stron)
