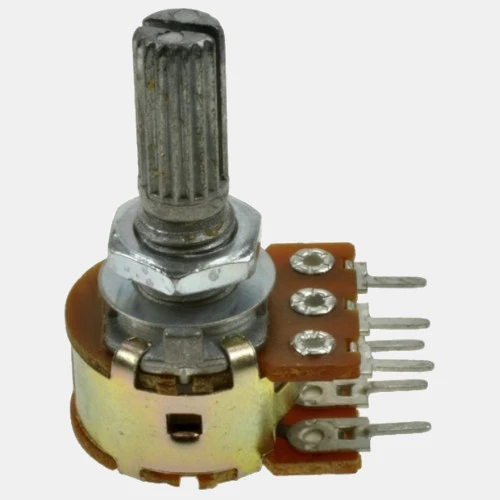

WH148-1B-2-20V-B2,2K-AS - Potencjometr osiowy jednoobrotowy
Zadajnik o symbolu WH148-1B-2-20V-B2,2K-AS służy do regulacji prędkości silników elektrycznych. Oprócz prędkości można regulować inne parametry urządzenia. Są to między innymi moment obrotowy czy offset.
Charakterystyka WH148-1B-2-20V-B2,2K-AS
Potencjometr o rezystancji 2x2,2kΩ o montażu elektrycznym, przewlekany, lutowany. Jednoobrotowy potencjometr mono WH148-1B-2-20V-B2,2K-AS został wykonany w charakterystyce liniowej. Tolerancja wynos 20%, a moc określana jest na 0,125W.
Konstrukcja potencjometru WH148-1B-2-20V-B2,2K-AS

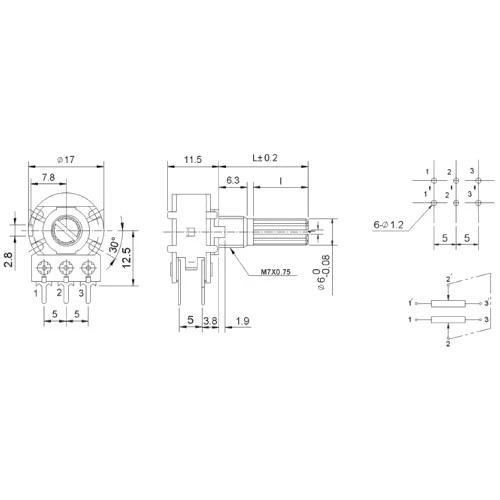

Potencjometr wyposażono w oś o średnicy 6 mm. Długość osi to 20mm. Oś potencjometry została wykonana z metalu, a jej powierzchnia jest moletowana. Wymiar korpusu urządzenia to: 17x9,5mm. Rozstaw pinów w tym modelu potencjometru osiowego wynosi 5mm.
| Typ modułu |
| Rodzaj modułu | Potencjometr |
| Wymiary i waga |
| Średnica wałka (mm) | 6 |
| Długość wałka (mm) | 20 |
| Ogólne |
| Rezystancja (ohm) | 2200 |
