3-fazowe przemienniki częstotliwości do aplikacji HVAC i pompowych

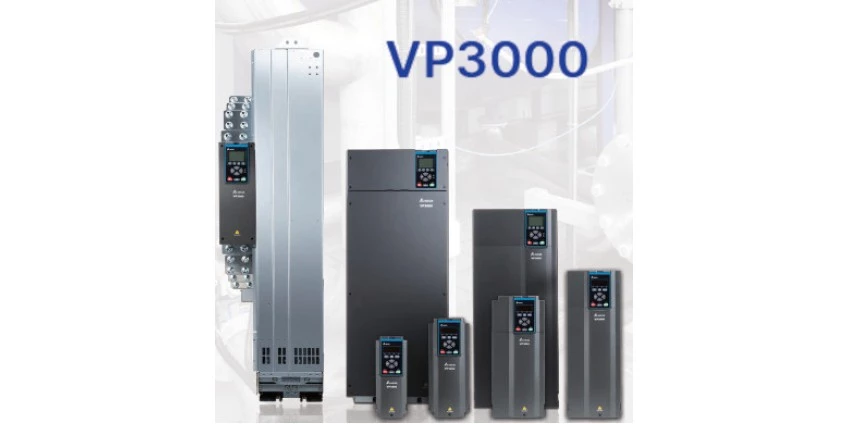

Falowniki wektorowe serii VP3000 firmy Delta Electronics to zaawansowane, trójfazowe przemienniki częstotliwości stworzone z myślą o wymagających aplikacjach pompowych oraz systemach HVAC. Falowniki te łączą wysoką wydajność, szeroki zakres mocy  oraz elastyczność konfiguracji, dzięki czemu sprawdzają się zarówno w małych instalacjach, jak i w rozbudowanych systemach automatyki budynkowej i przemysłowej.

Charakterystyka falowników VP3000 Delta

Falowniki VP3000 dostępne są w szerokim zakresie mocy – od 0,75 kW do 630 kW.  Pozwala to dobrać model odpowiedni do niemal każdej aplikacji. Konwerter napięcia tej serii wyposażono w dwa tryby sterowania:

• sterowanie skalarne (V/f) – idealne do prostych aplikacji o stałym momencie obciążenia,

• sterowanie wektorowe bezczujnikowe – umożliwiające precyzyjną regulację i wysoki moment rozruchowy, szczególnie ważne przy pracy pomp oraz wentylatorów.

Urządzenia obsługują różne typy silników, w tym:

• silniki indukcyjne,

• silniki z magnesami trwałymi (PM),

• silniki reluktancyjne.

Standardowo falowniki VP3000 wyposażono także w wejście bezpieczeństwa STO w klasie SIL3, co zwiększa poziom bezpieczeństwa całego układu napędowego.

Delta VP3000 – komunikacja i integracja z systemami

Falownik serii VP3000 umożliwia łatwą integrację z systemami automatyki dzięki szerokim możliwościom komunikacyjnym. W standardzie dostępne są:

• Modbus RS485,

• BACnet MS/TP,

• USB-C – do wygodnej konfiguracji i diagnostyki.

Dla aplikacji wymagających rozszerzonej komunikacji producent oferuje dodatkowe moduły. Moduły komunikacyjne pozwalają dopasować falownik do praktycznie każdej sieci przemysłowej.

Dostępne karty komunikacyjne to m.in.:

• DeviceNet

• Modbus TCP

• EtherNet/IP

• Profibus DP

• CANopen

• BACnet IP

• Profinet

Tak szeroka gama interfejsów sprawia, że VP3000 bez problemu integruje się z BMS, SCADA i innymi systemami sterowania.

Dane techniczne 3-fazowych falowników VP3000

Falowniki tej serii oferują zakres częstotliwości wyjściowej od 0 do 599 Hz, co pozwala na precyzyjne sterowanie prędkością silnika. Wyposażono je również w:

• wbudowany sterownik PLC, umożliwiający realizację prostych algorytmów sterowania,

• 6 wejść cyfrowych,

• 3 wejścia analogowe,

• 2 wyjścia przekaźnikowe,

• 2 wyjścia cyfrowe (binarne),

• 2 wyjścia analogowe,

• wejście bezpieczeństwa STO SIL3.

W zależności od modelu dostępne są wersje z fabrycznie zabudowanym filtrem EMC klasy C2, C3 lub warianty bez filtra, co umożliwia dostosowanie napędu do wymagań środowiska pracy.

Akcesoria i peryferia do falowników serii VP3000

Delta Electronics oferuje szeroką gamę akcesoriów rozszerzających funkcjonalność falowników VP3000, takich jak:

• dodatkowe karty komunikacyjne,

• konwertery komunikacyjne,

• karty I/O zwiększające liczbę wejść i wyjść,

• programator cyfrowy z komunikacją Bluetooth i USB, ułatwiający konfigurację oraz diagnostykę.

W ofercie dostępne są również elementy dodatkowe, zwiększające bezpieczeństwo i trwałość układu napędowego:

• filtry przeciwzakłóceniowe,

• rezystory hamowania,

• moduły hamowania,

• dodatkowe elementy zabezpieczające instalację.

Zastosowanie falowników VP3000 Delta

Falowniki serii Delta VP3000 to nowoczesne przemienniki częstotliwości zaprojektowane specjalnie z myślą o aplikacjach zmienno-momentowych, typowych dla branży wodno-ściekowej, HVAC oraz systemów transportu powietrza i płynów. Ich konstrukcja, algorytmy sterowania oraz funkcje specjalistyczne sprawiają, że doskonale sprawdzają się w środowiskach wymagających energooszczędnej, stabilnej i bezobsługowej regulacji prędkości silników.

1. Główne obszary zastosowań

1.1. Przemysł wodno-ściekowy

Falowniki VP3000 są szeroko stosowane w:

• Stacjach uzdatniania wody

• Systemach dystrybucji wody

• Pompowniach ścieków

• Układach podnoszenia ciśnienia

Kluczowe funkcje wykorzystywane w tych aplikacjach:

• Funkcja „multi-pump”: praca naprzemienna pomp, redundancja, sterowanie stałym ciśnieniem.

• Automatyczne oszczędzanie energii (AES) dla pomp o charakterystyce kwadratowej.

• Niskie harmoniczne (THDi min. 35%), co zmniejsza obciążenie sieci elektrycznej.

1.2. HVAC – wentylacja, klimatyzacja, ogrzewanie

Falowniki VP3000 idealnie nadają się do:

• Centrali wentylacyjnych (AHU)

• Wentylatorów wyciągowych i nawiewnych

• Układów chłodniczych i sprężarkowych

Kluczowe funkcje:

• Sterowanie różnymi typami silników: IM, PM, SynRM (wysoka efektywność energetyczna).

• TEC – Traction Energy Control dla dużych wentylatorów, umożliwiający szybkie zatrzymanie bez rezystora hamowania.

• Wbudowane filtry EMC C2 / C3, spełniające normy EN61800-3.

• Bezobsługowa praca dzięki funkcjom PdM (monitoring żywotności wentylatora, kondensatorów, modułu mocy).

1.3. Sprężarki powietrza

W branży pneumatycznej falowniki serii VP3000 stosuje się do:

• Sprężarek śrubowych

• Sprężarek tłokowych

• Sprężarek rotacyjnych

Korzyści i funkcje:

• Wbudowana platforma programistyczna PLC (20k kroków) umożliwiająca personalizację logiki sterowania dla producentów OEM

• Bardzo wysoka stabilność momentu przy niskich prędkościach.

• Funkcja STO (SIL3) eliminująca konieczność stosowania zewnętrznych styczników.

1.4. Wentylatory dużej mocy i tunele

Falowniki nadają się doskonale do:

• Wentylacji tuneli

• Wentylatorów przemysłowych dużej mocy

• Systemów oddymiania

Zalety:

• Zakres mocy do 630 kW, dostępność konstrukcji chassis dla dużych napędów.

• Znaczne skrócenie czasu hamowania (TEC), zwiększenie bezpieczeństwa oraz ochrony urządzeń.

• Wysoka odporność na zakłócenia i możliwość pracy w trudnych środowiskach (klasa 3C3).

2. Dlaczego falowniki serii VP3000 jest szczególnie użyteczny w branży fluidów i HVAC?

2.1. Oszczędność energii

Dzięki funkcjom:

• sterowania silnikami IE5/SynRM,

• automatycznego trybu oszczędzania energii,

• obniżonych harmonicznych,
  możliwe jest zmniejszenie zużycia energii nawet o 30–50% w systemach pomp i wentylatorów.

2.2. Długi czas życia i niskie koszty utrzymania

• Wbudowany PdM – predictive maintenance monitoruje kondensatory, wentylatory i moduły mocy.

• Zgodność z normą odporności na korozję IEC 60721-3-3 klasa 3C3 ułatwia pracę w środowisku gazów korozyjnych.

2.3. Wysoka kompatybilność i integracja w automatyce

• Wsparcie wielu protokołów: Modbus, BACnet, Profibus, Profinet, EtherNet/IP, CANopen, DeviceNet.

• Wbudowany USB-C i możliwość konfiguracji bez zasilania.

• Możliwość logowania sygnałów na karcie MicroSD.

Falowniki Delta VP3000 są przeznaczone do wszystkich aplikacji, gdzie:

• obciążenie ma charakter zmienno-momentowy,

• wymagane są oszczędności energii,

• konieczna jest wysoka stabilność i ciągłość pracy,

• wymagana jest wielopompowa lub wielowentylatorowa współpraca,

• instalacja wymaga niskich harmonicznych i kompatybilności EMC,

• środowisko pracy może być wymagające lub korozyjne.

Typowe zastosowania:

• Systemy wodociągowe i kanalizacyjne,

• Pompownie przemysłowe,

• Instalacje HVAC,

• Wentylacja obiektów i tuneli,

• Przemysł spożywczy, chemiczny, farmaceutyczny,

• Sprężarki powietrza,

• Układy balastowe, chłodnicze, kotłownie,

• Układy transportu powietrza i cieczy.
