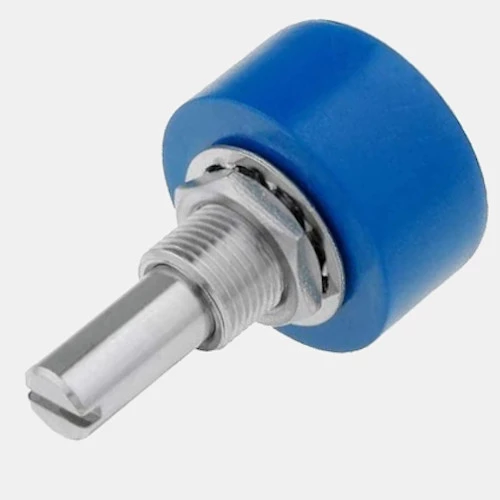

Potencjometr jednoobrotowy 2kΩ do falownika - AS1610-2K

AS1610-2K - Potencjometr osiowy do falownika

Zadajnik o symbolu AS1610-2K służy do regulacji prędkości silników elektrycznych za pośrednictwem falownika. Oprócz prędkości falownika można regulować inne parametry urządzenia. Są to między innymi moment obrotowy czy offset.

Podłączenie AS1610-2K

Potencjometr o rezystancji 2kΩ posiada 3 wyprowadzenia elektryczne. Służą one do podłączenia wejściowego sygnału analogowego płynnej regulacji falownika.

Konstrukcja potencjometru.

Potencjometr wyposażono w oś o średnicy 6 mm. Długość osi to 14 mm, o okrągłym wykonaniu.

Wykonany został w charakterystyce liniowej.

Moc dopuszczalna wynosi 1W, zaś tolerancja 15%. Potencjometr do falownika 2k wyposażono w gwint M9 oraz złącza do lutowania.
