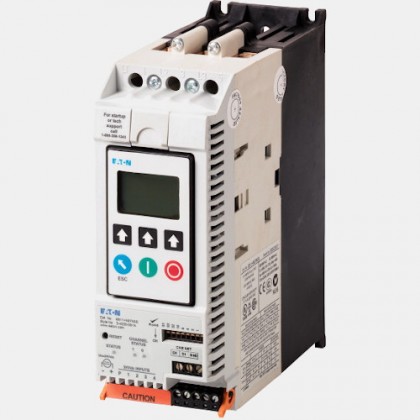

Softstart Eaton S811 S811+N66P3S 30kW 66A 200...600VAC Uster:24VDC 168979
Softstart Eaton dla silników o mocy 30kW i prądzie AC-53 na poziomie 66A. Układy łagodnego rozruchu firmy Eaton z rodziny S811 przeznaczone są do aplikacji pompowych, wentylatorowych, przenośnikowych oraz kompresorów.
Softstart o numerze zamówieniowym 168979 sterowany jest napięciem stałym 24VDC. Urządzenie wyposażono w regulację na trzech fazach. Napięcie zasilania to 200...600VAC. Aparat posiada zabudowany by-pass, więc niweluje to konieczność stosowania zewnętrznego stycznika. Dodatkowo softstart dysponuje interfejsem komunikacyjnym Modbus RTU. S811+N66P3S posiada panel sterujący z IP54 od frontu. Panel sterujący umożliwia: konfigurację parametrów systemowych, diagnostykę, monitorowanie, wyświetlanie wartości mierzonych, wyświetlanie błędów.
S811+N66P3S został wyposażony w następujące zabezpieczenia:
Temperatura pracy soft startera S811 to -30...50 st.C, zaś stopień ochrony wynosi IP20.
Softstart 168979 waży 2,6kg a jego wymiary to:187 x 67,5 x x165 mm.
Schemat standardowego podłączenia:
Schemat podłączenia S811+N w trójkąt
| Wejścia/Wyjścia | |
| Napięcie wejść binarnych (V) | 24 |
| Typ modułu | |
| Rodzaj modułu | Softstarty |
| Wymiary i waga | |
| Głębokość (mm) | 165 |
| Szerokość (mm) | 67,5 |
| Wysokość (mm) | 187 |
| Waga (kg) | 2,6 |
| Zasilanie | |
| Moc (kW) | 30 |
| Napięcie zasilania (VAC) | 200...600 |
| Prąd (AC3) | 66 |
 | Manual S811+N66P3S |
