Softstart Eaton S811 S811+R10P3S 55kW 105A 200...600VAC Uster:24VDC 168981

  • Producent: Eaton
  • Kod Produktu: S811+R10P3S
Zapraszamy do kontaktu z działem handlowym.
Produkt na zapytanie
+

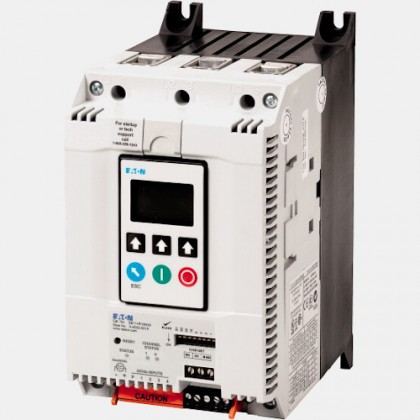

Softstarter 168981 S811+R10P3S Eaton

 Softstart Eaton dla silników o mocy 55kW i prądzie AC-53 na poziomie 105A. Układy łagodnego rozruchu firmy Eaton z rodziny S811 przeznaczone są do aplikacji pompowych, wentylatorowych, przenośnikowych oraz kompresorów.

Softstart o numerze zamówieniowym 168981 sterowany jest napięciem stałym 24VDC. Urządzenie wyposażono w regulację na trzech fazach. Napięcie zasilania to 200...600VAC. Aparat posiada zabudowany by-pass, więc niweluje to konieczność stosowania zewnętrznego stycznika. Dodatkowo softstart dysponuje interfejsem komunikacyjnym Modbus RTU. S811+R10P3S posiada panel sterujący z IP54 od frontu. Panel sterujący umożliwia: konfigurację parametrów systemowych, diagnostykę, monitorowanie, wyświetlanie wartości mierzonych, wyświetlanie błędów.

S811+R10P3S został wyposażony w następujące zabezpieczenia:

  • przeciążenie silnika,
  • utknięciem silnika,
  • niedociążeniem silnika,
  • zanik fazy napięcia zasilającego,
  • asymetria faz napięcia zasilającego,
  • asymetria prądów,
  • błędna kolejność faz,
  • zbyt wysokie napięcie zasilające,
  • zbyt niskie napięcie zasilające.


Temperatura pracy soft startera S811 to -30...50 st.C, zaś stopień ochrony wynosi IP20.

Softstart 168981 waży 4,8kg a jego wymiary to: 210 x 111 x 170 mm.

Schemat standardowego podłączenia S811+R:



Schemat podłączenia S811+R w trójkąt


Wejścia/Wyjścia
Napięcie wejść binarnych (V) 24
Typ modułu
Rodzaj modułu Softstarty
Wymiary i waga
Głębokość (mm) 170
Szerokość (mm) 111
Wysokość (mm) 210
Waga (kg) 4,8
Zasilanie
Moc (kW) 55
Napięcie zasilania (VAC) 200...600
Prąd (AC3) 105
