Softstarty Electric

Układy łagodnego rozruchu ADXT znajdują swoje zastosowanie w aplikacjach, gdzie wymagana jest wysoka wydajność, niezawodność urządzenia oraz wytrzymałość. Urządzenia sprawdzą się w aplikacjach z ciężkim obciążeniem m.in: wentylatorach, kruszarkach, sprężarkach śrubowych, śmigłach, wirówkach, piłach taśmowych, młynach.

Charakterystyka

Seria ADXT wyposażona została w stycznik bypass. Układy łagodnego rozruchu posiadają również wyświetlacz graficzny, który dysponuje ośmioma językami: angielskim, włoskim, francuskim, hiszpańskim, portugalskim, niemieckim, chińskim, rosyjskim. Seria ADXT ma funkcję zasilania bezpośredniego oraz rozruchu awaryjnego. Po włączeniu funkcji bezpośredniego zasilania softstarter pracuje nawet w momencie, kiedy jeden z trzech tyrystorów jest uszkodzony, funkcja umożliwia rozruch silnika przy dwufazowym sterowaniu, co pozwala na redukcję przestojów maszyny. Funkcja rozruchu awaryjnego odpowiada  za utrzymanie pracy silnika - mimo usterek, czy innych stanów alarmowych - daje pierwszeństwo sterowaniu silnikiem w przypadku sytuacji awaryjnej. Softstarty ADXT Lovato Electric posiadają również wiele innych funkcji: kick start, hamowanie prądem stałym, zatrzymanie kontrolowane albo przez swobodny wybieg, kilka trybów rozruchu silnika: stała wartość prądu, rampa prądowa, rampa napięciowa, sterowanie adaptacyjne, cykle czyszczenia pompy, funkcja jog umożliwiająca uruchomienie silnika z obniżoną prędkością, by wyrównać obciążenia albo ułatwić konserwację, podłączenie liniowe lub wewnątrz trójkąta (połączenie 6- przewodowe).

Dante techniczne:

• Napięcie wejściowe: 380...690VAC ±10%
• Częstotliwość sieci: 50/60Hz ±5%
• Zasilanie pomocnicze: ADXT…: 110...120VAC i 220…240VAC -15%/+10%, ADXT…24: 24VAC/DC ±20%,
• Prąd znamionowy: od 34 do 554A
• Zakres mocy: 18,5...315 kW (400VAC)
• Temperatura pracy: -10...+60°C
• Stopień ochrony: IP20 do ADXT0126, IP00 dla wyższych zakresów (IP20 z osłonami zacisków ADXTFG)
• Cztery wejścia cyfrowe: start/stop, kasowanie oraz 2 wejścia programowalne
• Jedno wejście termistorów
• Trzy wyjścia przekaźnikowe: 1 programowalne z zestykiem przełącznym, 2 z zestykiem NO (z czego jedno do sterowania stycznikiem liniowym i jedno programowalne)
• Jedno programowalne wyjście analogowe, typ 0/4…20mA
• Port USB
• Montaż śrubami

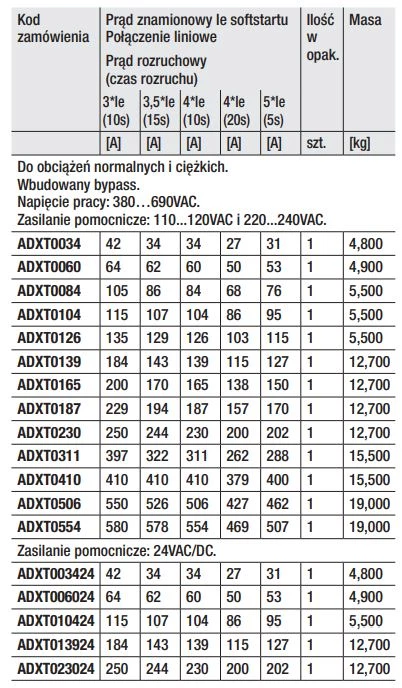

Softstarty ADXT - połączenie liniowe

Softstarty ADXT - połączenie liniowe

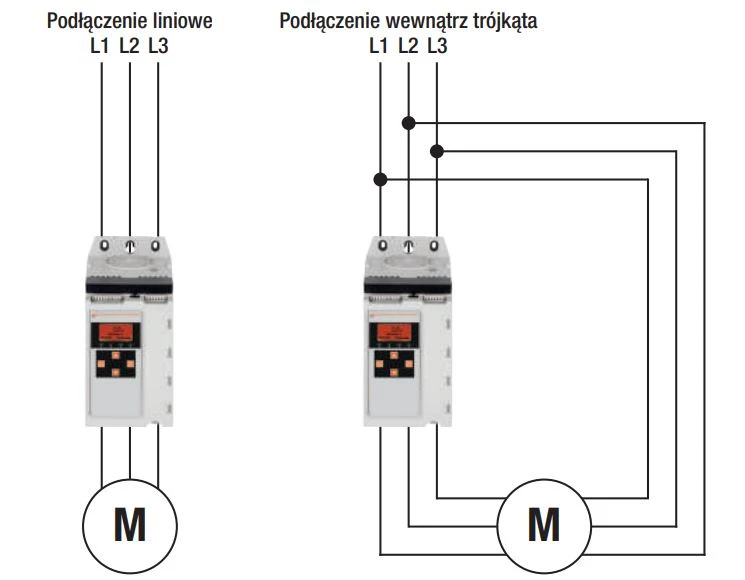

Schemat podłączenia
