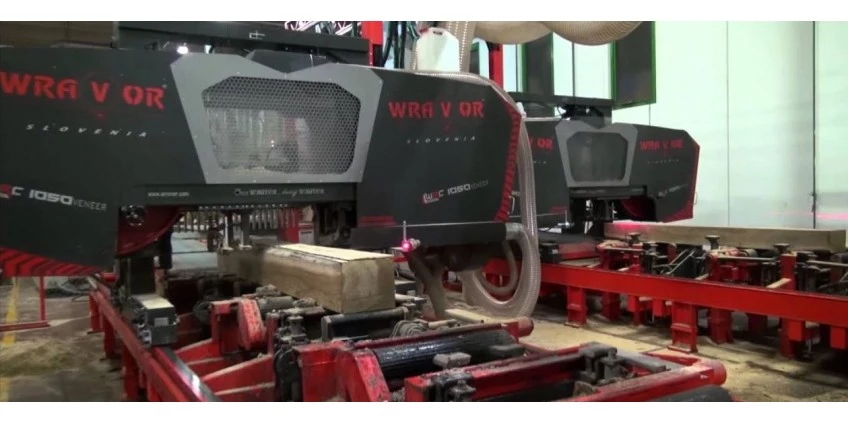

Trak taśmowy

Czym jest trak taśmowy?

Określenie trak taśmowy to nic innego jak piła taśmowa pozioma. Stosuje się je do cięcia tarcicy drewnianej na żądaną szerokość. Drzewo instaluje się na łożu. Po wypoziomowaniu kłody piła taśmowa pozioma przecina kłodę wzdłużnie.

Jak zbudowany jest trak taśmowy do drewna?

Trak taśmowy poziomy zbudowany jest z modularnego łoża wykonanego z profili skręconych ze sobą. Do łoża zainstalowane są sporniki ułatwiające poziomowanie kłody. Trak łańcuchowy np. Logosol posiada głowicę z możliwością zainstalowania pilarki. Takie rozwiązanie sprawdza się w pracach, gdzie brakuje zasilania w energię elektryczną. Traki Holzmann mają konstrukcję z zainstalowaną głowicą elektryczną. Obydwa rozwiązania mają posuw ręczny.

Standardowy trak taśmowy poziomy ma długość około 2,5...3 metry długości więc z jednego ustawienia nie wytniemy idealnie długich kłód. Oczywiście Holzmann czy Logosol mają w ofercie dłuższe łoża i profesjonalne wykonania, jednak wiąże się to z dodatkowymi kosztami.

Piła taśmowa pozioma w wykonaniu profesjonalnym oprócz długiego łoża wyposażony jest w głowicę z posuwem.

Jakie elementy wchodzą w skład traka?

• Łoże z regulacją kłody
• Głowica do cięcia
• System jezdny
• System posuwu
• System odciągu trocin
• System regulacji wysokości
• Układ sterowania

Z czego zbudowana jest głowica do cięcia?

Piła taśmowa pozioma oprócz wersji dla pilarek posiada zainstalowane głowice do cięcia. W skład takich głowic wchodzi napęd elektryczny lub spalinowy, koła pasowe, brzeszczot, układ naciągu brzeszczota, osłony.

Z czego zbudowany jest system jezdny?

Maszyny wyposażono w urządzenia jezdne oparte o prowadnice oraz wózki liniowe. Zapewnia to szereg korzyści. Bez wątpienia są to kwestie prowadzenia poziomego głowicy, a zatem dokładności cięcia. Wózki z prowadnicami można również zakupić w rozsądnych cenach.

System posuwu

Zarówno trak taśmowy przewoźny, jak i instalowany na stałe wyposażone zostały w urządzenia do posuwu. Mogą to być posuw ręczny oraz posuw elektryczny. Posuw elektryczny jest bardziej precyzyjny i eliminuje niedoskonałości ruchu. Obróbka jest dokładniejsza, pozbawiona zacięć. Posuw elektryczny może być wyposażony w falownik do traka. Zastosowanie takiego układu umożliwia regulację prędkości posuwu, a co za tym idzie jeszcze lepszą obróbkę. Rozwiązanie takie sprawdza się przy dynamicznie zmieniających się parametrach tarcicy.

System odciągu trocin

Trak, piła taśmowa podczas pracy generuje bardzo dużo trocin. Dlatego producenci traków stosują układy odciągu trocin. Z reguły są to duże zewnętrzne wentylatory ssące z workami gromadzącymi trociny. Odciąg trocin załącza się wraz z piłą taśmową lub może pracować niezależnie.

System regulacji wysokości.

Istnieją dwa rodzaje regulacji wysokości. Ręczny, gdzie operator za pomocą pokrętła opuszcza głowicę oraz elektryczny. Elektryczny system regulacji wysokości można podzielić na podstawowy oraz automatyczny. Podstawowy działa podobnie jak ręczny i to operator ustawia żądaną wysokość. Automatyczny ustawia się sam. Maszyny wyposażone w takie układy wspomagają operatorów w pracy. Przy zaprogramowaniu odpowiedniej szerokości cięcia układ automatycznie obniża się do zadanej. System uwzględnia grubość tarcicy oraz szerokość brzeszczotu. Urządzenie składa się z silnika z enkoderem, falownika, miernika wysokości.

Układ sterowania.

Nad całością maszyny czuwa układ sterowania. Trak taśmowy poziomy przejezdny może mieć różne wyposażenie elektryczne. Od podstawowych układów rozruchowych gwiazda-trójkąt, falowniki do traków, sterowniki plc i ekrany do ustawiania parametrów.

Piła taśmowa pozioma samoróbka.

Wielu ludzi zastanawia się, czy warto zainwestować w budowę własnego traka do tarcicy. Odpowiedź nie jest jednoznaczna. Trak taśmowy samoróbka to jest wyzwanie, któremu nie sprosta każdy. Jak prosty trak taśmowy samoróbka to pewnie każda osoba, która zna się na mechanice i ma zaplecze techniczne, mogłaby to zrobić. Kłopot zaczyna się, gdy nasz trak taśmowy samoróbka ma być przeznaczony do profesjonalnej obróbki tarcicy. Tutaj oprócz ergonomii liczy się produktywność. Każdy biznes liczy na maksymalną wydajność, niską awaryjność i nakłady finansowe. Trak taśmowy przejezdny powinien być wyposażony w solidną aparaturę. Piła taśmowa pozioma musi być wyposażona w niezawodny napęd oraz dobry brzeszczot. Piła taśmowa pozioma powinna być wyposażona w falownik do regulacji obrotów traka. Umożliwi to lepszą obróbkę przy różnych gatunkach drewna. Układ regulacji prędkości, wysokości oraz posuwu powinien mieć sterowanie odporne na warunki atmosferyczne, oraz zapylenie. Układ sterowania powinien zapewniać bezpieczeństwo obsługi oraz w razie wystąpienia awarii umożliwić szybkie jej namierzenie.

Elementy składowe układu sterowania.

Sercem układu sterowania oprócz silników będą falowniki do traków. To właśnie falownik do traka zapewnia nam regulację obrotów, utrzymanie momentu obrotowego, a nawet pozycji. Pozostałe elementy to panel operatorski gdzie wprowadzamy wysokość, prędkość, pozycję i odczytujemy błędy. Panel operatorski powinien mieć również wysoką odporność na wszelakie zanieczyszczenia oraz wilgoć. W takich przypadkach unikamy paneli dotykowych, a powinniśmy użyć paneli z klawiaturą membranową. Jeśli ma to być automat, to sterowanie powinno być również wyposażone w urządzenie, które będzie czuwało nad całością. Do takich należy sterownik plc. Ponadto Obudowa hermetyczna, rozłącznik instalacyjny, wyłączniki nadprądowe, krańcówki, liniały lub enkodery oraz przekaźnik bezpieczeństwa. Układ bezpieczeństwa powinien być dopracowany i zapewniać ochronę obsłudze w maksymalnym stopniu. Oprócz przekaźnika bezpieczeństwa może zawierać wyłączniki linkowe lub przyciski bezpieczeństwa.

Jednak każde sterowanie jest różne i należy podejść do tego indywidualnie.

Jakie falowniki do traków?

Przemienniki częstotliwości muszą być odpowiednio dobrane. Inne będą stosowane do posuwu, inne do ustalania szerokości, a inne do napędu piły. Będą wyposażone też w inne akcesoria takie jak np Karty enkoderowe. Falowniki do traków powinny być sterowane wektorowo z podwyższoną odpornością na przeciążenie.

Czy to trak taśmowy przewoźny, czy lokalny falowniki do traków są kluczowym elementem. W tym przypadku zastosowanie dowolnych falowników nie wchodzi w grę. Żeby uzyskać najlepszy efekt, należy stosować z zamkniętą pętlą zwrotną. Chodzi o to, że na wałach silników napędowych powinny być zainstalowane enkodery, a sygnały z nich podłączone być do falowników. Zapewnia to precyzyjne sterowanie silnikiem, a każda odchyłka jest natychmiast korygowana.

W przypadku napędów do ustalania szerokości cięcia, a zatem wysokości głowicy sprawa wygląda nieco inaczej. Tutaj musi być jeszcze sygnał zwrotny do systemu sterowania. Układ regulacyjny musi mieć potwierdzenie z napędu, gdzie ten się znajduje. Same silniki elektryczne powinny być wyposażone w hamulce elektromagnetyczne. Falowniki do traków mają funkcjonalność sterowania hamulcem elektromagnetycznym.

Do regulacji wysokości stosuje się silniki elektryczne w wersjach asynchronicznych tzw. silniki klatkowe wyposażone w enkoder i hamulec. Mogą być to też silniki synchroniczne, czyli silniki krokowe lub silniki serwo. W trakach samoróbkach jednak bardzo rzadko można spotkać zastosowanie silnika synchronicznego.

Ile kosztuje trak taśmowy?

W tym przypadku nie da się precyzyjnie określić kosztów, nie zawężając kryteriów naszych potrzeb. Inne będą traki z szerokością cięcia kłody 400 mm, a inne 800 mm. Wynika to z konieczności zastosowania dużo większego napędu cięcia, a więc i budowy samej głowicy. Na cenę traka wpływ również będzie mieć długość łoża. Inną cenę będzie miało standardowe łoże o długości 2,5 metra, a inne 10-metrowe. Jednak największą cenę zrobi nam układ sterowania. Trak taśmowy łańcuchowy z ręcznym posuwem będzie opcją najtańszą. Natomiast automat wyposażony w elektryczny posuw, regulowaną wysokość, oraz regulowaną prędkość cięcia. Jednak taka piła taśmowa wyposażona we falowniki do traków będzie najbardziej wydajna pod względem produkcyjnym. Ważne jest, aby odpowiednio rozłożyć wydatki. Można wykonać we własnym zakresie maszynę i doposażyć w odpowiedni układ sterowania. Takie rozwiązanie zdecydowanie bardziej odpowiada początkującym firmom. Można też zakupić używany trak taśmowy i wyremontować modernizując sterowanie.

Jakie firmy produkują traki taśmowe?

Produkcją traków taśmowych zajmują się zarówno duże firmy produkujące maszyny przemysłowe, jak i mniejsze projektujące i wykonujące prototypy. Wybierając maszynę, musimy sugerować się historią firmy i zarazem jej dorobkiem. Należy mieć otwarty umysł na wybór, bo, to co drogie nie zawsze jest najlepsze, a jedynie może być dowartościowane kosztami marketingu. Z reguły firmy z pokaźnym zapleczem mają dopracowane technologie i kwestie konstrukcyjne. Nie jest to jednak wytyczna, której należy się ściśle trzymać, gdyż zdarzają się wpadki dużym firmom. Czasem doświadczenie techniczne i obracanie się w lub przy zakładzie produkcyjnym owocuje zdobyciem cennych informacji. Informacje takie często przelewane są na powstałe maszyny. Nie ważne, czy to trak łańcuchowy, czy trak automatyczny urządzenie powinno być bezawaryjne.
