Do czego służy rezystor hamujący?

Podstawową właściwością rezystorów jest zużycie ogromnej energii i rozpraszanie jej w postaci ciepła. Kiedy jakikolwiek układ mechaniczny zwalnia, system działa jak generator i wytwarza dużą ilość energii elektrycznej, która jest przesyłana z powrotem do obwodu mocy. Ta duża ilość energii jest zużywana przez rezystor, który jest obecny w obwodzie mocy. Rezystor przekształca zużytą energię w ciepło, jednocześnie wytwarzając natychmiastowy efekt hamowania. Stąd używany w tym procesie nazywany jest rezystorem hamującym, a proces nazywany jest hamowaniem dynamicznym. Zatem jego celem jest szybkie zatrzymanie lub spowolnienie układu mechanicznego poprzez wytworzenie momentu hamowania.


Rezystory hamowania do falowników są projektowane z uwzględnieniem takich parametrów jak rezystancja i średnia moc hamowania. Rezystory hamowania do przemienników częstotliwości o mniejszych wartościach omowych pomagają silnikom zatrzymywać się szybciej i odprowadzać więcej ciepła. Rezystory hamujące wymagają mniej obsługi i zapewniają wyższą niezawodność. Dlatego bardziej preferowane są rezystory hamowania od hamulców ciernych, które również wykorzystuje się do spowalniania silników. Warto sprawdzić przed zakupem falownika czy został wyposażony w moduł hamujący.

Większość producentów wmontowuje w przemienniki do 30 kw zabudowany chopper hamowania. Natomiast przetworniki od 37 kW w górę wymagają zainstalowania zewnętrznego modułu hamowania. Należy jednak pamiętać, że nie jest to reguła przypisana do wszystkich przetworników dostępnych na rynku. Warto więc zawsze zapoznać się z dokumentacją techniczną danego inwertera.

Kiedy zdecydować się na rezystor hamowania?

Inwestycja w rezystor jest niezbędna, aby zapobiec:

  • Częstemu wyzwalaniu napędu z powodu przepięcia,
  • Przegrzaniu lub uszkodzeniu silnika i napędu,
  • Krótszej żywotności sprzętu,
  • Wysokim kosztom konserwacji.

Jak wybrać rezystor hamowania?

Projektując system sterowania silnikiem powinniśmy, zwrócić uwagę na kilka czynników. Najważniejszym z nich jest wartość rezystancji i zdolność rozpraszania dla naszego rezystora.
Warto zwrócić uwagę na otoczenie instalacji, a następnie ustalić np. odpowiednie IP czy rozważyć umieszczenie komponentów w szafach przemysłowych.

Zalety stosowania rezystorów hamowania:

  • Szybkie i sprawne hamowanie silników AC i DC
  • Bezpieczna kontrola napięcia
  • Wydłużona sprawność silnika oraz falownika
  • Mniejsze zużycie zainstalowanych elementów
  • Bezpieczniejsza obsługa
  • Zmniejszenie ryzyka awarii
    blog

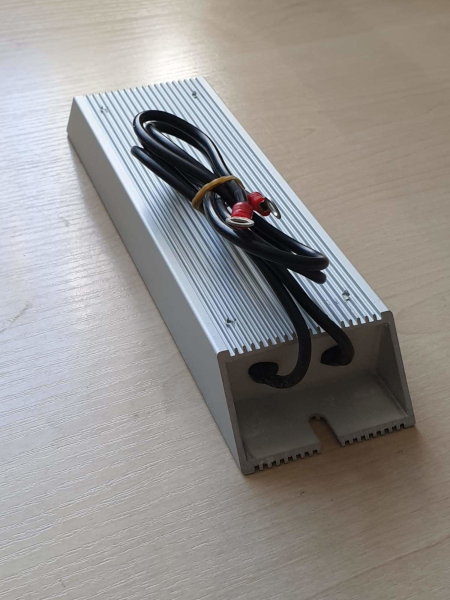

Zdjęcie przedstawia rezystor hamujący w obudowie aluminiowej.

blog

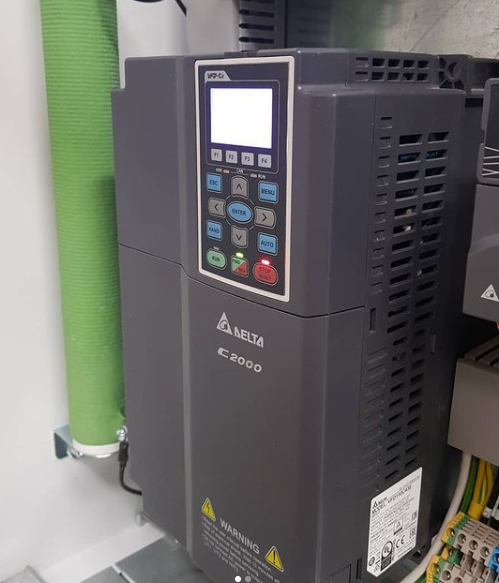

Powyżej zdjęcie przemiennika częstotliwości C2000 firmy Delta Electronics z podłączonym ceramicznym rezystorem hamowania.
