Charakterystyka falowników E810 Eura Drives

Falowniki E810 od Eura Drives

Kompaktowe przemienniki częstotliwości o szerokim zakresie mocy. Urządzenia cechują się intuicyjną obsługą oraz uniwersalnością. Z powodzeniem wykorzystywane są w wielu aplikacjach napędowych. Jest to odświeżona seria znanych falowników E800.

Charakterystyka przemienników E810

Falowniki E810 dostępne są w zakresie mocy od 250 W do 110 kW. Eura Drives oferuje zarówno falowniki z zasilaniem jednofazowy, jak i trójfazowym. 1-fazowe przemienniki dostępne są o mocy 0,25 kW – 2,2 kW, natomiast 3-fazowe falowniki od 0,75 kW do 110kW. Urządzenia te sterowane są zarówno wektorowo, jak i skalarnie. W standardzie wszystkie falowniki zostały wyposażone w 2 wejścia analogowe oraz 1 wyjście przekaźnikowe. Dodatkowo urządzenia o mocy do 22 kW dysponują 5 wejściami cyfrowymi, 1 wyjściem analogowym oraz jednym wyjściem cyfrowym. Falowniki o mocy 30kW i więcej zostały wyposażone w 8 wejść cyfrowych, 2 wyjścia analogowe oraz 2 wyjścia cyfrowe. Zarówno falowniki Eura E800 jak i E810 posiadają funkcję lotnego startu oraz wbudowany regulator PID, filtr i dławik DC. Zostały także wyposażone w port RS 485 oraz panel sterujący. Strat oraz stop falownika można wysterować za pomocą panelu operatorskiego, listwą zaciskową lub łączem komunikacyjnym.

Producent wyposażył urządzenia w szereg funkcji ochronnych:

• zanik fazy napięcia zasilającego,
• przekroczenie napięcia/prądu,
• przeciążenie falownika,
• przeciążenie silnika,
• problem z pomiarem prądu,
• problem z urządzeniem peryferyjnym,
• złe hasło użytkownika - ingerencja z zewnątrz,
• kontrola braku fazy na wyjściu,
• przekroczenie napięcia na szynie DC,
• blokada prądu,
• przegrzanie falownika,
• zbyt niskie napięcie zasilające,
• kontrola wejścia analogowego,
• kontrola sygnału ciśnienia,
• zerwanie połączenia sieciowego Modbus,
• błąd lotnego startu,
• zewnętrzne zakłócenia.

Schemat połączeń falowników E810

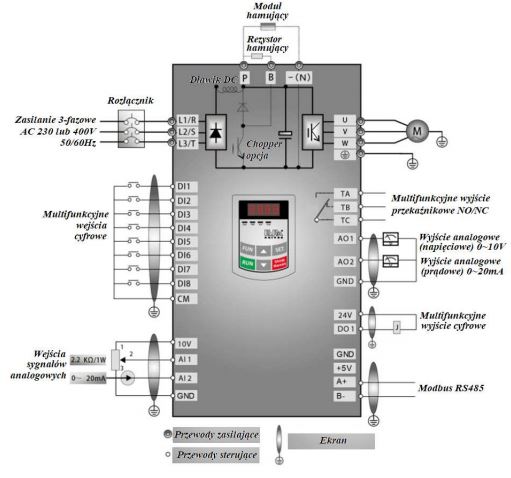

Standardowy układ połączeń falownika 3-fazowego

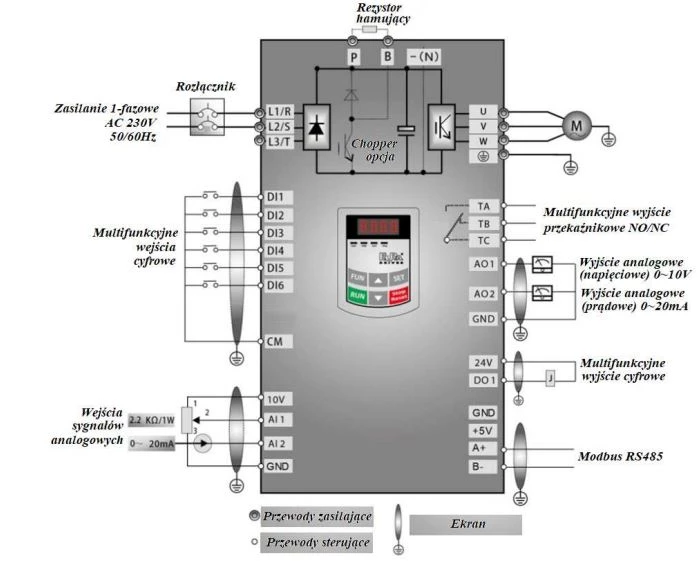

Standardowy układ połączeń falownika 1-fazowego

Podczas instalowania falowników należy pamiętać o dobraniu odpowiedniego zabezpieczenia. Poniżej została przedstawiona tabela z zalecanymi zabezpieczeniami.

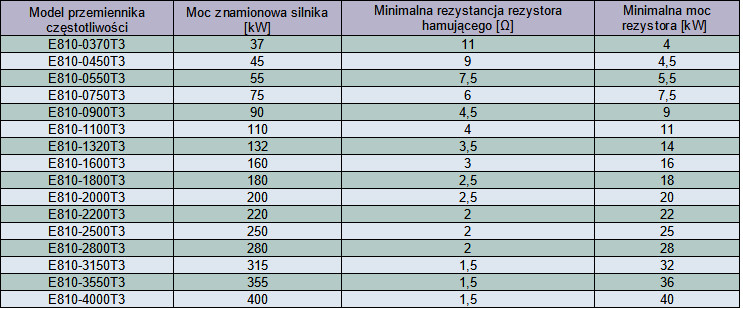

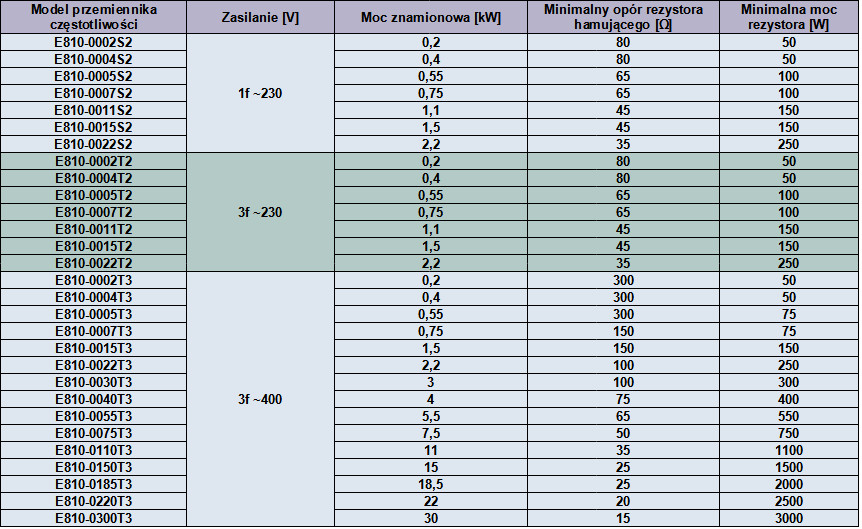

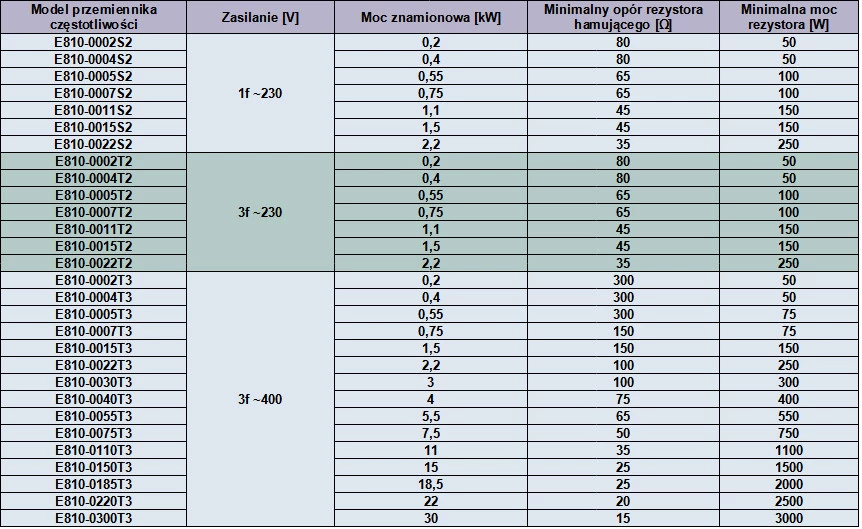

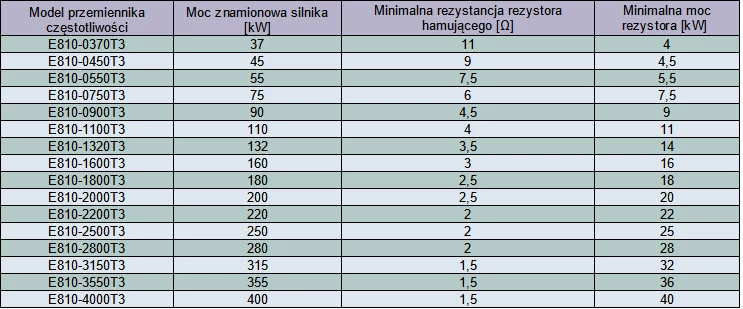

Do prawidłowej pracy falownika niekiedy potrzebne są również rezystory hamujące oraz modułu hamowania. W przypadku falowników Eura E810 moduł hamowania jest wbudowany w urządzeniach o mocy do 30 kW. Poniżej został przedstawiony schemat z doborem modułów oraz rezystorów hamowania.

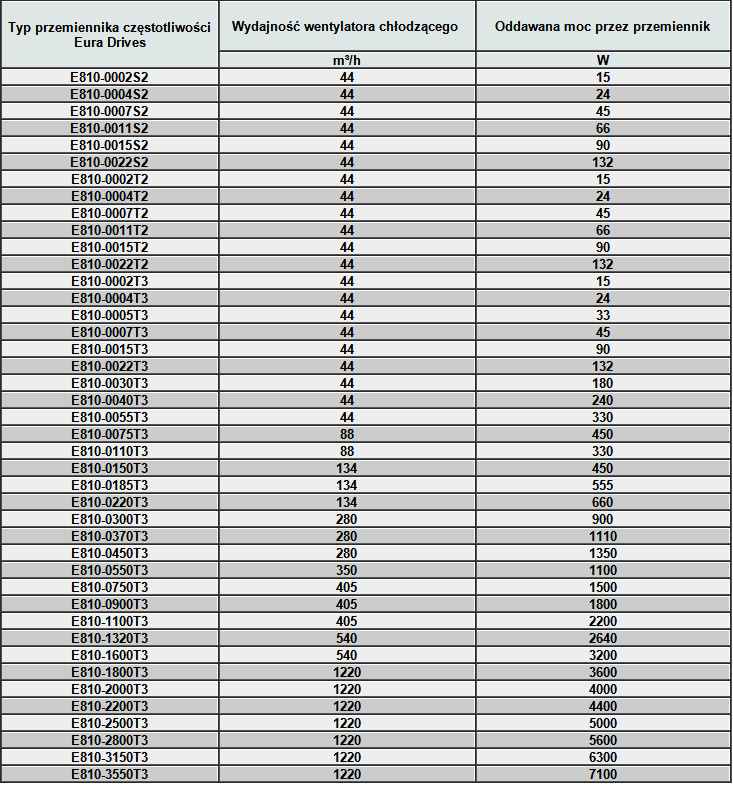

Instalując przemiennik w szafie sterującej niejednokrotnie konieczne jest zamontowanie wentylatora. W celu ułatwienie doboru odpowiedniego wentylatora do chłodzenia szafy poniżej została zamieszczona tabela z doborem.

Zastosowanie falowników E800/810

Falowniki znalazły szerokie zastosowanie w wielu gałęziach przemysłu. Szczególnie docenione zostały w branży HVAC&R. Sprawdzają się w aplikacjach pompowych, zarówno przy pompach głębinowych jak i wyporowych. Innym przykładem zastosowań są transportery, przenośniki czy sprężarki. Przetworniki Eura wykorzystywane są także w różnego typu mieszadłach, dmuchawach czy młynach. W przemyśle drzewnym wykorzystywane są przy rębakach, czy korowarkach. Popularnością cieszą się również w przemyśle maszynowym.
