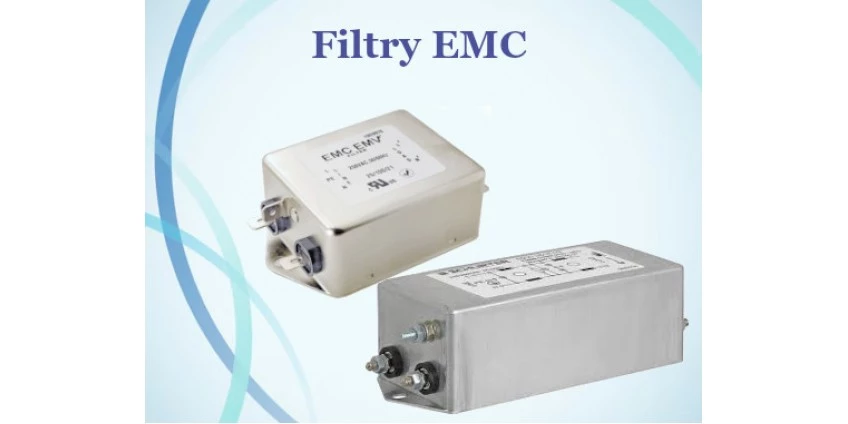

Filtry przeciwzakłóceniowe do falowników

Filtry przeciwzakłóceniowe do falowników – Klucz do stabilności i precyzji

W erze nowoczesnej technologii, gdzie każdy detal ma znaczenie, filtry przeciwzakłóceniowe stają się nieodzownym elementem w pracy z falownikami. Te niewielkie urządzenia odgrywają niezwykle ważną rolę. Zapewniają ochronę przed zakłóceniami elektromagnetycznymi (EMI), które mogą wpływać na efektywność i dokładność systemów elektrycznych.

Specyfika działania filtrów przeciwzakłóceniowych

Filtry EMC są zaprojektowane tak, by blokować lub tłumić zakłócenia o wysokiej częstotliwości powstające podczas pracy falowników. Dzięki ich zastosowaniu możliwe jest wyeliminowanie problemów związanych z interferencjami. Przekłada się to na poprawę jakości sygnału oraz niezawodność całego układu.

Zastosowanie w różnych sektorach

Falowniki z filtrami przeciwzakłóceniowymi znajdują szerokie zastosowanie w wielu gałęziach przemysłu. Stosowane są między innymi w przemyśle motoryzacyjnym, produkcji maszyn czy automatyce przemysłowej. Ich obecność jest kluczowa tam, gdzie wymagana jest precyzyjna kontrola prędkości i momentu obrotowego silników elektrycznych. W szczególności w środowiskach o dużej ilości urządzeń elektronicznych ich rola staje się nieoceniona.

Korzyści płynące z zastosowania filtrów

1. Zwiększona żywotność sprzętu. Eliminacja zakłóceń sprawia, wpływa na zmniejszenie zużycia komponentów elektroniki.

2. Poprawa wydajności energetycznej. Filtracja EMI prowadzi do bardziej efektywnego wykorzystania energii przez falowniki.

3. Bezpieczeństwo operacyjne. Zmniejszona liczba awarii to mniejsze ryzyko niespodziewanych przestojów produkcyjnych.

Rodzaje filtrów EMC

Filtry przeciwzakłóceniowe klasy A

Filtry przeciwzakłóceniowe klasy A są kluczowym elementem w systemach falowników. Ich głównym zadaniem jest tłumienie zakłóceń elektromagnetycznych, które mogą wpływać na działanie urządzeń elektronicznych. Dzięki nim można zapewnić stabilną i niezawodną pracę całego układu.

Te filtry EMC charakteryzują się wysoką skutecznością działania. Skutecznie eliminują szumy, które mogłyby przedostać się do sieci zasilającej lub innych podłączonych urządzeń. Klasa A oznacza wyższy poziom ochrony przed zakłóceniami w porównaniu do niższych klas.

Stosowanie filtrów klasy A pomaga również spełniać normy dotyczące kompatybilności elektromagnetycznej (EMC). Jest to istotne zwłaszcza w miejscach, gdzie używa się wielu różnych urządzeń elektronicznych jednocześnie. Dobre filtry minimalizują ryzyko wystąpienia problemów z komunikacją między nimi.

Instalacja takich filtrów jest zazwyczaj prosta i nie wymaga specjalistycznej wiedzy technicznej. Można je zamontować bezpośrednio przy falowniku lub na początku linii zasilającej.

Filtry przeciwzakłóceniowe klasy A to ważny element ochrony w systemach przemysłowych i domowych. Zapewniają one nie tylko lepszą wydajność pracy urządzeń, ale także ich dłuższą żywotność oraz zgodność z wymaganiami prawnymi dotyczącymi EMC.

Filtry do Falowników Klasy B

Filtry klasy B to ważne elementy w układach z falownikami. Są one zaprojektowane, aby ograniczać zakłócenia elektromagnetyczne. Dzięki nim urządzenia mogą działać bezpieczniej i bardziej efektywnie.

Falowniki przekształcają energię elektryczną. Podczas tego procesu mogą generować niepożądane sygnały. Te sygnały mogą wpływać na inne urządzenia w pobliżu. Filtr klasy B pomaga tłumić te zakłócenia.

Jak działają filtry? Główna zasada jest prosta: filtr blokuje szkodliwe częstotliwości. Pozwala jednocześnie przepuszczać pożądany sygnał elektryczny. Montaż takiego filtra jest prosty, ale wymaga staranności.

Dlaczego warto używać filtrów tej klasy? Po pierwsze, spełniają rygorystyczne normy bezpieczeństwa i jakości. Są dostosowane do pracy w różnych warunkach środowiskowych. Po drugie, zapewniają ochronę przed przenikaniem zakłóceń do sieci energetycznej.

Podsumowując, filtry przeciwzakłóceniowe klasy B to nieodzowna część systemów z falownikami. Chronią one zarówno sprzęt, jak i otoczenie przed negatywnym wpływem zakłóceń elektromagnetycznych. Wybór odpowiedniego modelu może znacząco poprawić wydajność całego układu elektrycznego.

Filtry do Falowników Klasy C

Filtry do falowników klasy C to nieodłączny element nowoczesnych systemów elektrycznych. Ich głównym zadaniem jest eliminacja zakłóceń elektromagnetycznych. Te zakłócenia mogą negatywnie wpływać na działanie urządzeń elektronicznych.

Te filtry są projektowane, by chronić zarówno falowniki, jak i inne urządzenia w sieci. Dzięki nim możliwe jest zmniejszenie emisji zaburzeń radiowych. To z kolei pozwala na bezpieczniejsze i bardziej stabilne działanie całego systemu.

W praktyce oznacza to lepszą wydajność energetyczną i mniejsze ryzyko awarii sprzętu. Filtry klasy C stosuje się często w przemyśle oraz w budynkach użyteczności publicznej. Są one kluczowe tam, gdzie wymagana jest wysoka jakość energii elektrycznej.

Instalacja filtrów tej klasy zwykle przebiega szybko i bezproblemowo. Nie wymagają one skomplikowanej konserwacji, co czyni je wygodnym rozwiązaniem dla użytkowników.

Filtry przeciwzakłóceniowe do falowników klasy C to niezastąpione narzędzie w walce z zakłóceniami elektromagnetycznymi. Zabezpieczają systemy przed niepożądanymi skutkami tych zakłóceń, wspierając ich niezawodność i efektywność pracy.

Przykładowe rozwiązania filtrów EMC klasy C:

C1 i C2:

• Zintegrowane filtry EMI w falownikach (np. do 5–7,5 kW).

• Kompaktowe filtry modułowe montowane przy wejściu.

• Filtry z tłumieniem common-mode i differential-mode.

C3:

• Filtry zewnętrzne – dobierane w zależności od długości kabli zasilających.

• Dławiki sieciowe (input chokes) + prostsze filtry EMI.

 C4:

• Dedykowane układy filtrujące projektowane na podstawie analizy EMC całej instalacji.

• Możliwość stosowania ekranowanych kabli, dławików dupleksowych, komór ekranowanych.

Uwagi praktyczne:

• Wyższa klasa (C1) = niższe zakłócenia, ale większe koszty filtrów i instalacji.

• Niższa klasa (C3, C4) = mniej restrykcyjne wymagania, ale instalacja może być bardziej złożona (uziemienia, ekrany).

• Dobór filtrów powinien uwzględniać długość przewodów, typ instalacji, obciążenie oraz wrażliwość sąsiadujących urządzeń.

Porównanie filtrów EMC: Klasa A, B, C

Cecha	Klasa A	Klasa B	Klasa C (EN 61800-3: C1–C4)
Zastosowanie	Środowisko przemysłowe	Środowisko domowe / cywilne	Szczegółowa klasyfikacja środowisk i urządzeń (napędy)
Norma bazowa	EN 55011, CISPR 11 – klasa A	EN 55011, CISPR 11 – klasa B	EN 61800-3 (napędy, falowniki)
Poziom emisji EMI	Umiarkowany – dopuszcza wyższe zakłócenia	Bardzo niski – rygorystyczne normy	Różny – zależnie od kategorii C1–C4
Wymagana ochrona	Niska do średniej	Wysoka – ochrona urządzeń czułych na zakłócenia	Zróżnicowana – w zależności od typu instalacji
Przykłady zastosowania	Zakłady przemysłowe, hale, linie produkcyjne	Domy, biura, szpitale, szkoły, laboratoria	Systemy napędowe, falowniki, silniki
Typowe urządzenia	Silniki, falowniki, zasilacze przemysłowe	Komputery, urządzenia audio/wideo	Falowniki zgodne z EN 61800-3
Poziom trudności spełnienia normy	Umiarkowany	Wysoki	Różny: – C1: bardzo wysoki – C2: wysoki – C3, C4: średni do niskiego

Filtr EMC klasa A: odpowiedni dla przemysłu, ale nie nadaje się do użytku domowego – zakłócenia mogą wpływać na urządzenia wrażliwe.

Filtr EMC klasa B: najbardziej restrykcyjna, musi być stosowana wszędzie tam, gdzie są czułe odbiorniki (np. sprzęt RTV, medyczny).

Filtr EMC klasa C: dotyczy konkretnie falowników i napędów, zgodność zależna od kategorii (C1–C4) i środowiska montażu.

Filtry wejściowe do falowników

Filtry wejściowe są kluczowym elementem systemu zasilania falowników. Ich głównym zadaniem jest ochrona przed zakłóceniami elektromagnetycznymi. Takie zakłócenia mogą wpływać na działanie urządzeń elektronicznych, co prowadzi do ich nieprawidłowego funkcjonowania.

Dzięki filtrom wejściowym falowniki mogą pracować stabilnie. Chronią one przed szumami pochodzącymi z sieci elektrycznej. Szumy te to niepożądane sygnały, które mogą zaszkodzić delikatnym układom wewnętrznym falowników.

Filtry te również pomagają w minimalizowaniu odbić mocy i poprawiają efektywność energetyczną systemu. Ich zastosowanie sprzyja oszczędności energii oraz wydłuża żywotność sprzętu.

Instalacja filtrów wejściowych jest prosta i szybka. Zazwyczaj montuje się je bezpośrednio przy źródle zasilania falownika. Dzięki temu są one skutecznym pierwszym bastionem ochrony przed wszelkimi zakłóceniami.

Podsumowując, filtry wejściowe są niezastąpione w zapewnieniu optymalnych warunków pracy dla falowników. Zapewniają bezpieczeństwo i wydajność całego systemu, chroniąc go przed negatywnymi efektami zakłóceń elektromagnetycznych.

Filtry wyjściowe do falowników

Filtry wyjściowe są kluczowym elementem systemów zasilania. Chronią urządzenia przed zakłóceniami generowanymi przez falowniki. Falowniki przekształcają prąd stały w prąd zmienny, co często prowadzi do powstawania szumów elektrycznych.

Niechciane zakłócenia mogą wpływać na działanie innych urządzeń elektronicznych. Aby temu zapobiec, stosuje się filtry wyjściowe. Te filtry eliminują wysokoczęstotliwościowe komponenty sygnału.

Dzięki filtrom wyjściowym silniki i inne odbiorniki pracują bardziej stabilnie. Zapewniają one również zgodność z normami elektromagnetycznymi, co jest ważne dla bezpieczeństwa i funkcjonalności całego systemu.

W praktyce filtry te zwiększają żywotność sprzętu oraz redukują ryzyko awarii. Dlatego są nieodzowne w każdej aplikacji wymagającej precyzyjnego sterowania prędkością czy momentem obrotowym silników.

Podsumowując, filtry wyjściowe to nie tylko ochrona, ale też gwarancja efektywnej pracy całego układu zasilania. Dzięki nim unikamy problemów związanych z kompatybilnością elektromagnetyczną i poprawiamy wydajność naszych systemów energetycznych.

Nowe trendy w technologii filtracji

Innowacyjne rozwiązania rozwijane przez producentów koncentrują się na miniaturyzacji oraz zwiększeniu skuteczności działania filtrów przy jednoczesnym zmniejszeniu strat energetycznych. Coraz częściej stosuje się zaawansowane materiały kompozytowe oraz technologie nanostrukturalne.

Podsumowując, filtry przeciwzakłóceniowe do falowników to inwestycja w spokój umysłu i bezpieczeństwo procesów przemysłowych. Ich wdrożenie pozwala nie tylko ograniczyć problemy związane z elektromagnetyzmem, ale również zwiększa ogólną efektywność systemu – czyniąc nasze życie łatwiejszym i bardziej przewidywalnym nawet w świecie pełnym technologicznych wyzwań.
