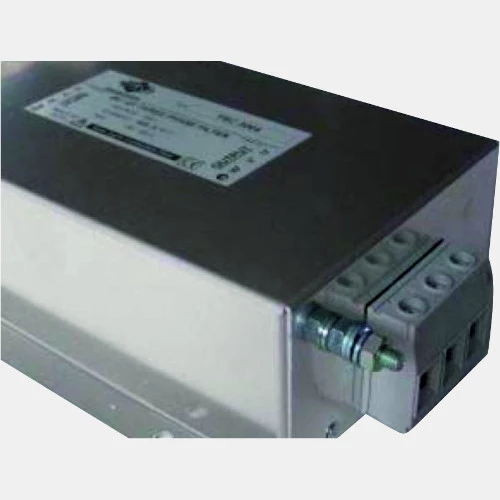

Filtr wyjściowy du/dt 130A FSC 3130

Wyjściowy filtr du/dt do falowników 55 kW

Filtr wyjściowy EMC FSC3130 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy 55 kW. Wyjściowy filtr EMC FSC 3130 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 130A. Indukcyjność w przypadku FSC3130 wynosi 0,5mH, natomiast rezystancja 0,6 mOhm. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3130 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3130 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 240 x 440 x 110 mm.

Schemat elektryczny FC3130
