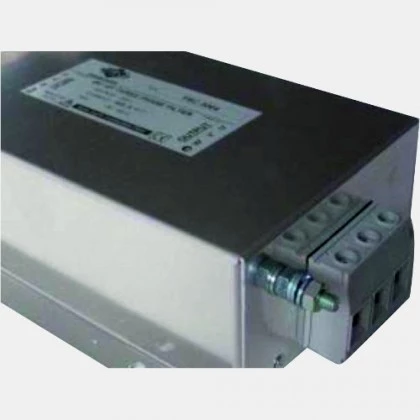

Filtr wyjściowy du/dt 25A FSC 3025

Wyjściowy filtr du/dt do falowników 7,5 kW

Filtr wyjściowy EMC FSC3025 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy 7,5 kW. Wyjściowy filtr EMC FSC 3025 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 25A. Indukcyjność w przypadku FSC3025 wynosi 2,5mH, natomiast rezystancja 6,8 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 6mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3025 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3025 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 57 x 100 x 105 mm.

Schemat elektryczny FC3025
