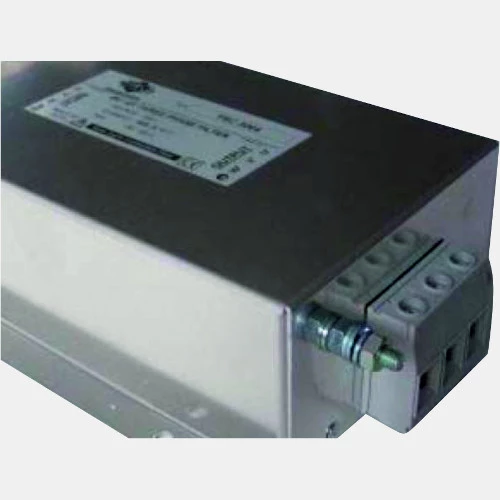

Filtr wyjściowy du/dt 100A FSC 3100

Wyjściowy filtr du/dt do falowników 45 kW

Filtr wyjściowy EMC FSC3100 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy 45 kW. Wyjściowy filtr EMC FSC 3100 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 100A. Indukcyjność w przypadku FSC3100 wynosi 0,7mH, natomiast rezystancja 0,7 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 35mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3100 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3100 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 65 x 200 x 150 mm.

Schemat elektryczny FC3100
