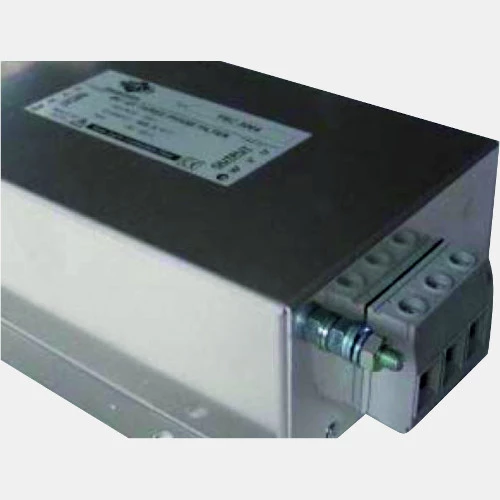

Filtr wyjściowy du/dt 85A FSC 3085

Wyjściowy filtr du/dt do falowników 30 - 37 kW

Filtr wyjściowy EMC FSC3085 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy od 30 kW do 37 kW. Wyjściowy filtr EMC FSC 3085 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 85A. Indukcyjność w przypadku FSC3085 wynosi 1,2mH, natomiast rezystancja 1 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 25mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3085 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3085 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 65 x 200 x 150 mm.

Schemat elektryczny FC3085
