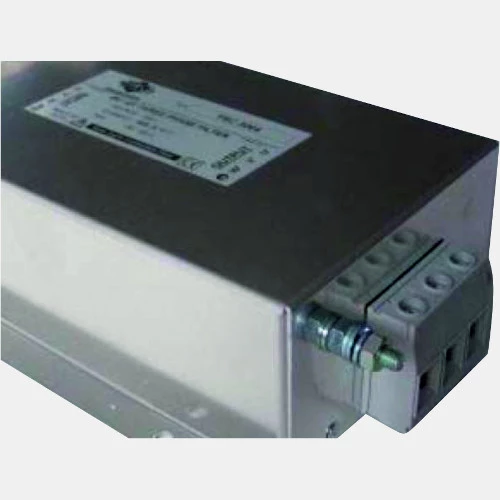

Filtr wyjściowy du/dt 36A FSC 3036

Wyjściowy filtr du/dt do falowników 11-15 kW

Filtr wyjściowy EMC FSC3036 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy od 11 kW do 15 kW. Wyjściowy filtr EMC FSC 3036 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 36A. Indukcyjność w przypadku FSC3036 wynosi 1,8mH, natomiast rezystancja 3,5 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 10mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3036 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3036 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 57 x 100 x 105 mm.

Schemat elektryczny FC3036
