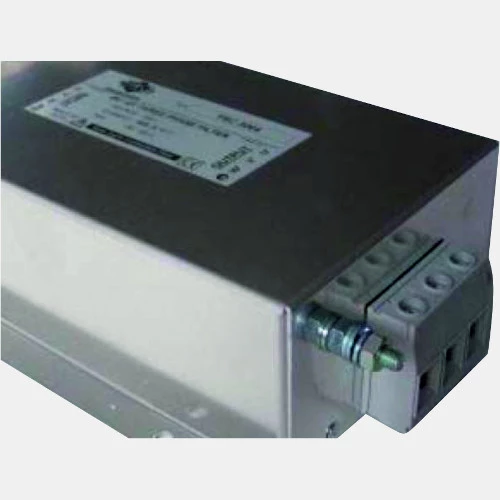

Filtr wyjściowy du/dt 10A FSC 3010

Wyjściowy filtr du/dt do falowników 2,2 kW

Filtr wyjściowy EMC FSC3010 przeznaczony do pracy z przemiennikami częstotliwości o zakresie mocy  2,2 kW. Wyjściowy filtr EMC FSC 3010 charakteryzuje się napięciem znamionowym  do 520 VAC oraz prądem znamionowym na poziomie 10A. Indukcyjność w przypadku FSC3010 wynosi 4,5mH, natomiast rezystancja 19 mOhm. Producent zaleca stosowanie przewodów o maksymalnym przekroju 6mm2. Przeciwzakłóceniowe filtry EMC FSC cechują się małymi przyrostami temperatur oraz wysokim stopniem tłumienia. Wyjściowe filtry EMC FSC instalowane są pomiędzy falownikiem a silnikiem w celu redukcji prądów upływu oraz zakłóceń elektromagnetycznych. Filtr du/dt FSC3010 ogranicza krótkotrwałe przepięcia, wydłużając żywotność przewodów.

Obudowa filtra du/dt FSC3010 posiada zaciski śrubowe oraz stopień ochrony IP20. Wymiary urządzenia to: 40 x 65 x 50 mm.

Schemat elektryczny FC3010
