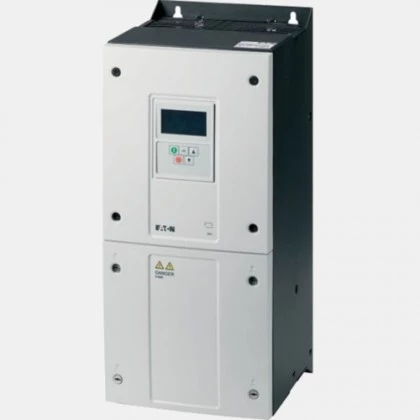

Trójfazowy falownik 18,5kW DA1-35028NB-B55C Eaton
Falownik DA1-35028NB-B55C Eaton przeznaczony do współpracy z trójfazowymi silnikami asynchronicznymi oraz synchronicznymi o mocy do 18,5 kW. Przetwornik Eaton 176966 zasilany jest napięciem 3x500 VAC, a jego moc wynosi 18,5 kW. Prąd wyjściowy invertera wynosi 28A, zaś częstotliwość wyjściowa szacuje się na poziomie 500 Hz. Wektorowy falownik DA1-35028NB-B55C został wyposażony w: 2 wejścia analogowe prądowo-napięciowe, 2 wyjścia analogowe prądowo-napięciowe, 2 wyjścia cyfrowe, 2 wyjścia analogowe, oraz wejście bezpieczeństwa STO. Ponadto falowniki DA1 Eaton dysponują zabudowanym tranzystorem hamowania, wyświetlaczem OLED i dodatkową ochroną płytki drukowanej. Komunikacja w 3-fazowym falowniku 18,5 kW DA1 Eaton odbywa się protokołem Modbus RTU po RS485 lub protokołem CANopen. Producent określa sprawność przemiennika częstotliwości DA1 176966 na poziomie 97%.
Eaton zaleca stosowanie dla przetwornika częstotliwości DA1-35028NB-B55C:
| Wejścia/Wyjścia | |
| Wyjścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść binarnych (A) | 5 6 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Komunikacja | |
| Komunikacja | CANopen Modbus/RTU RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 240 |
| Szerokość (mm) | 173 |
| Wysokość (mm) | 450 |
| Zasilanie | |
| Moc (kW) | 18,5 |
| Napięcie zasilania (VAC) | 450...660 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Pobór prądu (A) | 27,6 |
| Prąd wyjściowy (A) | 28 |
| Ogólne | |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 55 |
 | Manual DA1-35028NB-B55C |
