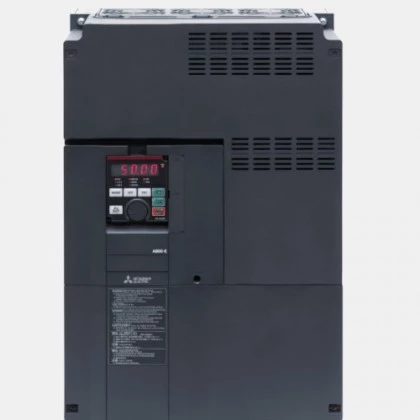

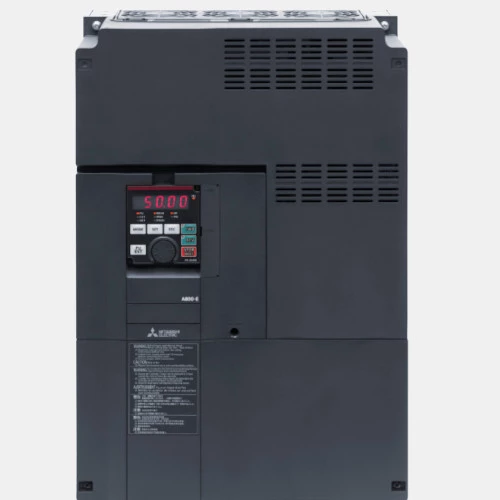

Trójfazowy falownik 30kW FR-A840 Mitsubishi Electric
Falownik FR-A840-00770-E2-60 Mitsubishi Electric o napięciu zasilania 3x400 VAC i częstotliwości 47,5...63 Hz. Moc wektorowego przemiennika częstotliwości FR-A840-00770-E2-60 określana jest na poziomie 37 kW dla SLD oraz LD, 30 kW dla ND oraz 22kW dla HD. Prąd wyjściowy dla tego invertera wynosi odpowiednio: 77 A SLD, 90 A LD, 57 A ND, 44 HD. 3-fazowy przetwornik FR-A840-00770-E2-60 został wyposażony w 12 wejść cyfrowych, 5 wyjść tranzystorowych, 2 wyjścia przekaźnikowe, 3 wejścia analogowe oraz 2 wyjścia analogowe. Przemienniki częstotliwości FR-A840 dysponuje komunikacją: CC-Link oraz Modbus/TCP. Dodatkowo ten falownik dysponuje złączem USB typu A oraz mini USB a także portem Ethernet. Obudowa falownika FR-A840-00770-E2-60 cechuje się stopniem ochrony IP20 oraz wymiarami: 550x325x195 mm. Waga urządzenia wynosi 23 kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 12 |
| Wyjścia tranzystorowe | 5 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 0...5 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja |
| Komunikacja | mini USB CC-LINK Ethernet Modbus/TCP USB |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 195 |
| Szerokość (mm) | 325 |
| Wysokość (mm) | 550 |
| Waga (kg) | 23 |
| Zasilanie |
| Moc (kW) | 37 30 22 |
| Napięcie zasilania (VAC) | 323...550 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 56,5 89,7 75,1 97,6 |
| Prąd wyjściowy (A) | 57 44 70 77 |
