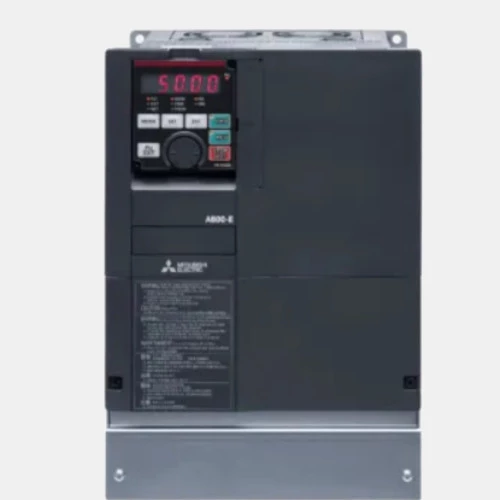

Trójfazowy falownik 22kW FR-A840 Mitsubishi Electric
Falownik FR-A840-00620-E2-60 Mitsubishi Electric o napięciu zasilania 3x400 VAC i częstotliwości 47,5...63 Hz. Moc wektorowego przemiennika częstotliwości FR-A840-00620-E2-60 określana jest na poziomie 30 kW dla SLD oraz LD, 22 kW dla ND oraz 18,5kW dla HD. Prąd wyjściowy dla tego invertera wynosi odpowiednio: 62 A SLD, 57 A LD, 44 A ND, 38 HD. 3-fazowy przetwornik FR-A840-00620-E2-60 został wyposażony w 12 wejść cyfrowych, 5 wyjść tranzystorowych, 2 wyjścia przekaźnikowe, 3 wejścia analogowe oraz 2 wyjścia analogowe. Przemienniki częstotliwości FR-A840 dysponuje komunikacją: CC-Link oraz Modbus/TCP. Dodatkowo ten falownik dysponuje złączem USB typu A oraz mini USB a także portem Ethernet. Obudowa falownika FR-A840-00620-E2-60 cechuje się stopniem ochrony IP20 oraz wymiarami: 400x250x190 mm. Waga urządzenia wynosi 15 kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 12 |
| Wyjścia tranzystorowe | 5 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 0...5 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja |
| Komunikacja | mini USB CC-LINK Ethernet Modbus/TCP USB |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 190 |
| Szerokość (mm) | 250 |
| Wysokość (mm) | 400 |
| Waga (kg) | 15 |
| Zasilanie |
| Moc (kW) | 18,5 22 30 |
| Napięcie zasilania (VAC) | 323...550 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 56,5 75,1 48,2 76,8 |
| Prąd wyjściowy (A) | 38 44 57 62 |
