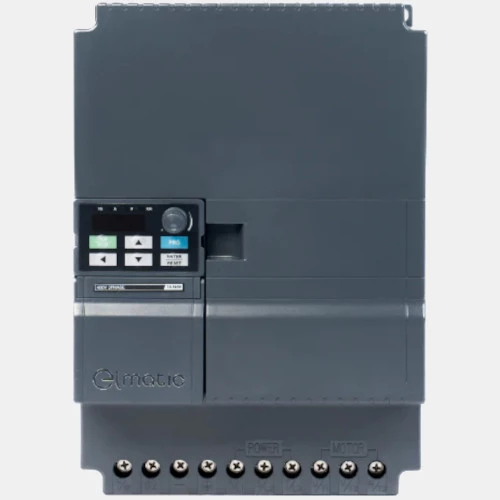

Wektorowy przemiennik częstotliwości 22/30 kW ED2000 Elmatic
Falownik ED2400-22G30P Elmatic dedykowany do współpracy z trójfazowymi asynchronicznymi silnikami indukcyjnymi o mocy 22/30 kW. Przemiennik częstotliwości 22/30 kW ED2000 zasilany jest napięciem 3x400 VAC o częstotliwości 50-60 Hz. Producent podaje częstotliwość wyjściową na poziomie 0,1...320 Hz. Prąd wejściowy tego przetwornika szacowany jest na poziomie 46/62A, natomiast prąd wyjściowy oscyluje wokół 45/60A. Inverter ED2400-22G30P dysponuje następującymi trybami sterowania: bezczujnikowe, wektorowe, skalarne U/f. Falownik Elmatic ED2400-22G30P został wyposażony w prosty PLC, posiada 6 wejść binarnych w tym 1 szybkie 100 kHz, 1 wejście analogowe prądowo-napięciowe, 1 wyjście przekaźnikowe. Komunikacja w tym przetworniku odbywa się protokołem Modbus RTU po RS485. Producent zaleca stosowanie rezystora hamowania o mocy 4500 W i rezystancji 24 Ohm. W przypadku 3-fazowego falownika ED2400-22G30P Elmatic proponuje wykorzystanie stycznika 65A, różnicówkę 80 A oraz przewód o przekroju 10mm2. Obudowa przetwornika ED2400-22G30P została wykonana z tworzywa i cechuje się stopniem ochrony IP20 oraz montażem naściennym. Wymiary 3-fazowego falownika 22/30 kW ED2000 wynoszą 195x280x179 mm.
Schemat podłączenia falownika ED2400-22G30P
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...320 |
| Częstotliwość wejściowa (Hz) | 50...60 |
| Komunikacja |
| Komunikacja | Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 179 |
| Szerokość (mm) | 195 |
| Wysokość (mm) | 280 |
| Zasilanie |
| Moc (kW) | 22 30 |
| Napięcie zasilania (VAC) | 330...440 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 46 62 |
| Prąd wyjściowy (A) | 45 60 |
| Ogólne |
| Seria | ED2000 |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
