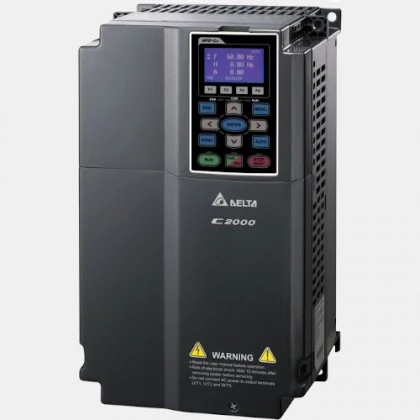

Przemiennik częstotliwości 15/11 kW Delta VFD-C2000+
Trójfazowy falownik wektorowy VFD150C43A-21 producenta Delta Electronics z serii VFD-C2000+ przeznaczony do pracy z silnikami indukcyjnymi oraz silnikami z magnesami trwałymi. Przemiennik VFD150C43A-21 o 15 kW HD/11 kW SHD oraz prądzie wyjściowym 32/24 A. Przemiennik częstotliwości zasilany jest napięciem mieszczącym się w przedziale 323...528V AC, i pobiera prąd w wysokości 35/26A. VFD150C43A-21 Delta Electronics C2000+ został wyposażony w 10 wejść binarnych w tym 2 wejścia start/top, 3 wejścia analogowe, 2 wyjścia przekaźnikowe, 2 wyjścia tranzystorowe oraz 2 wyjścia analogowe. Dodatkowo falowniki C2000+ dysponują wejściem bezpieczeństwa STO SIL2. Ponadto dysponuje portem RS485 z komunikacją Modbus ASCII/RTU. Opcjonalnie można rozbudować inverter o komunikację: DeviceNet, Modbus TCP, Ethernet/IP, Profibus DP, CANopen, EtherCAT oraz Profinet. Falownik C2000+ Delta Electronics posiada możliwość rozszerzenia o dodatkowe karty IO. Producent zaleca do falownika VFD150C43A-21 stosowanie rezystora hamowania o mocy 2000 W i rezystancji 32 Ohm np. BR1K0W016.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia tranzystorowe | 2 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść binarnych (V) | 24 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 190 |
| Szerokość (mm) | 190 |
| Wysokość (mm) | 320 |
| Zasilanie |
| Moc (kW) | 11 15 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 46...63 |
| Pobór prądu (A) | 26 35 |
| Prąd wyjściowy (A) | 24 32 |
| Tranzystor hamowania | Tak |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Pamięć | 10 000 |
| Wbudowany sterownik PLC | Tak |
