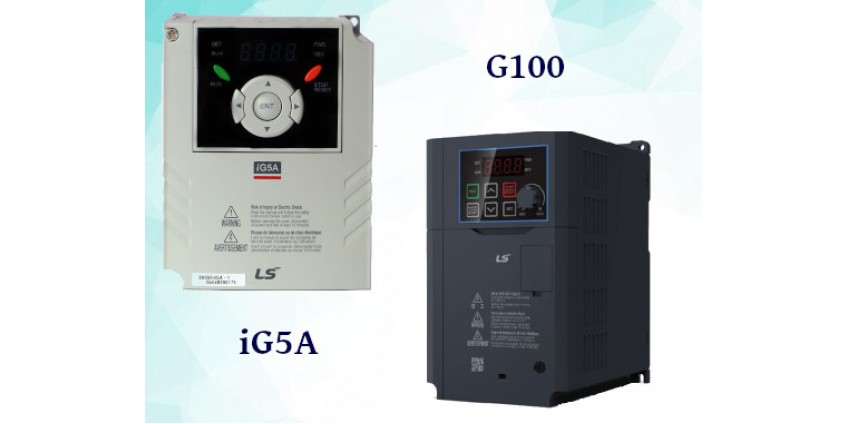

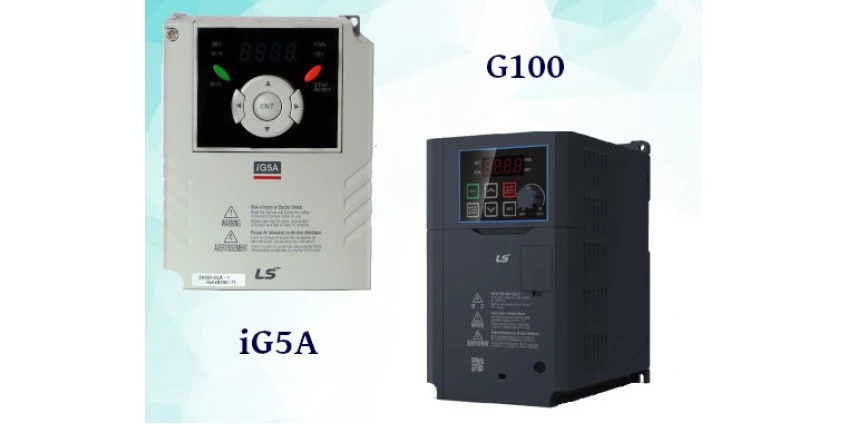

Migracja falownika LG serii iG5A na LG G100
Falowniki iG5A LS cieszyły się sporą popularnością, jednak z czasem zostały one zastąpione przez nowsze modele G100. Poniższy artykuł ukazuje różnice oraz podobieństwa w podłączeniu obu typów falowników LG. Przedstawia jak przejść przez proces migracji programu z falownika LS iG5A na G100.

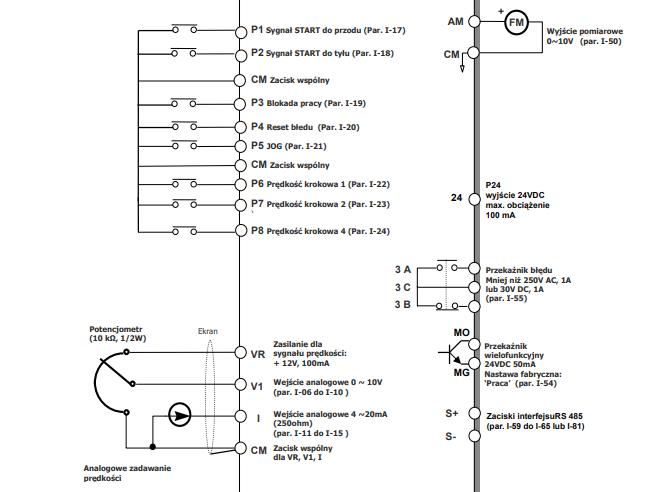

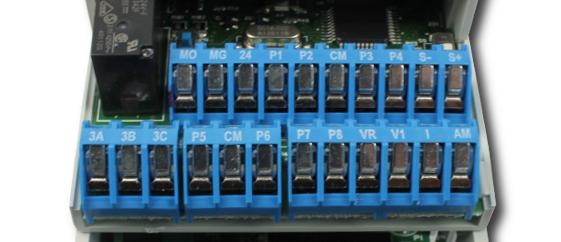

Podłączenie iG5A
CM – zacisk wspólny dla wejść
P1...P8 – wejścia cyfrowe
3A,3B,3C – przekaźnik wyjściowy
VR,V1,I – wejście analogowe
MO,MG – wyjście cyfrowe
S-,S+ - zaciski komunikacji RS485
AM,CM – wyjście analogowe

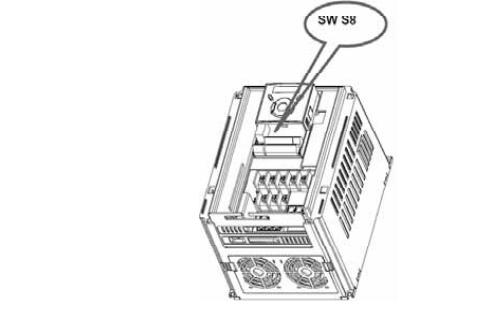

Wybór sterowania PNP/NPN za pomocą przełącznika SW8 pod klawiaturą

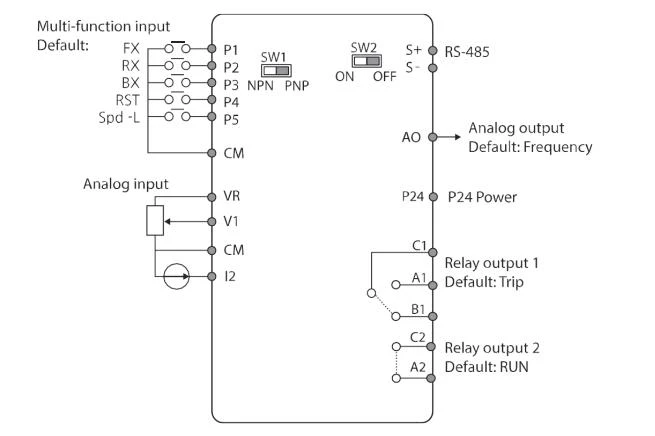

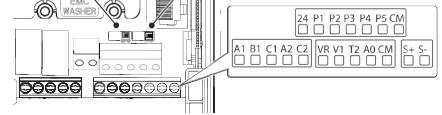

Podłączenie falownika LG G100
CM – zacisk wspólny dla wejść
P1...P5 – wejścia cyfrowe
C1,A1,B1 – przekaźnik wyjściowy 1
C2,A2 – przekaźnik wyjściowy 2
VR,V1,I2,CM – wejście analogowe
S-,S+ - zaciski komunikacji RS485
AO – wyjście analogowe
Wybór sterowania PNP/NPN za pomocą przełącznika SW1
Podłączenie zacisków mocy wygląda tak samo dla iG5A jak i G100 – zasilanie R,S,T, silnik U,V,W.
Komunikacja Modbus/RS485
Do komunikacji w obu wersjach falownika służą te same zaciski S+ oraz S-.
Domyślnie używany jest również ten sam protokół (Modbus RTU).

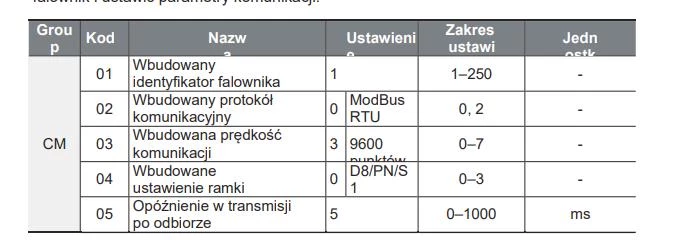

Parametry komunikacji dla przemienników G100 LG

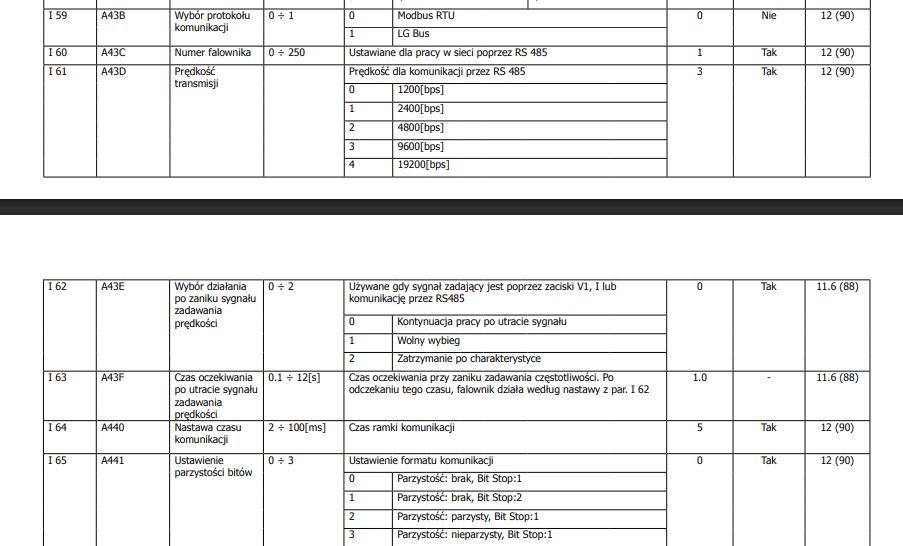

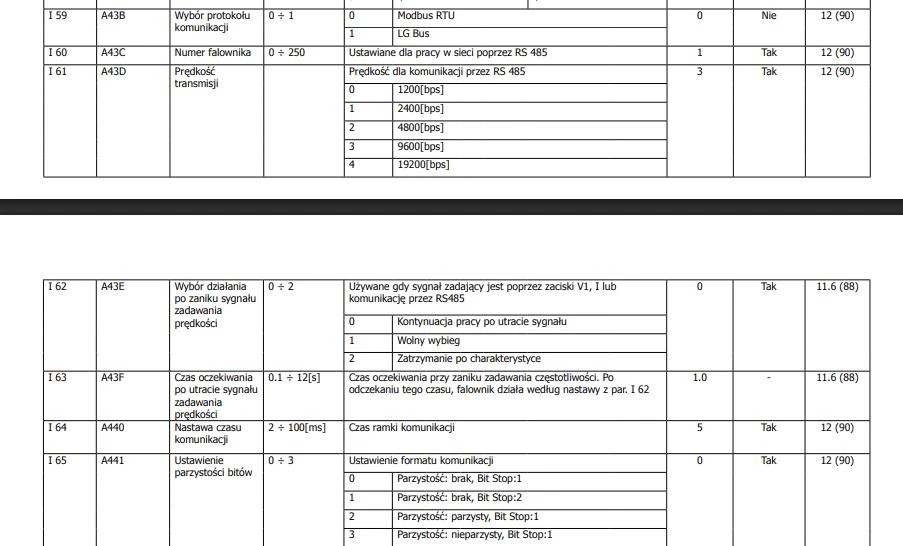

Parametry komunikacji dla przemienników iG5A LG

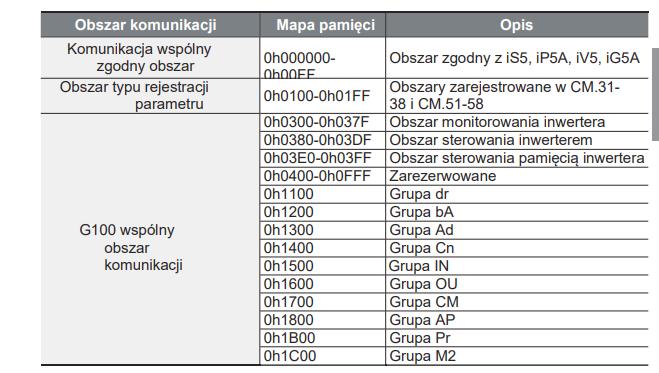

Obszary adresów komunikacji dla LG G100

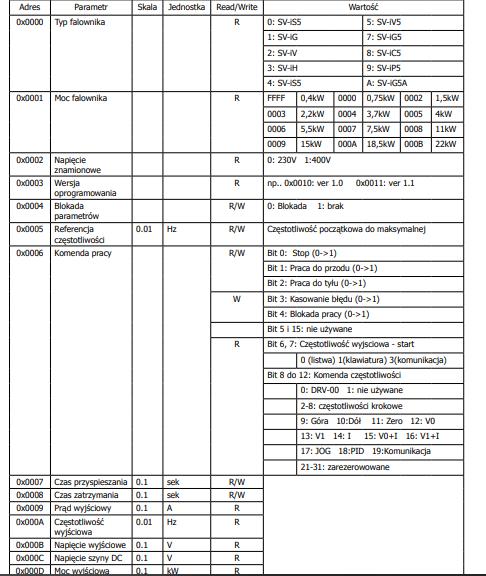

Adresy służące do sterowania falownikiem - iG5A

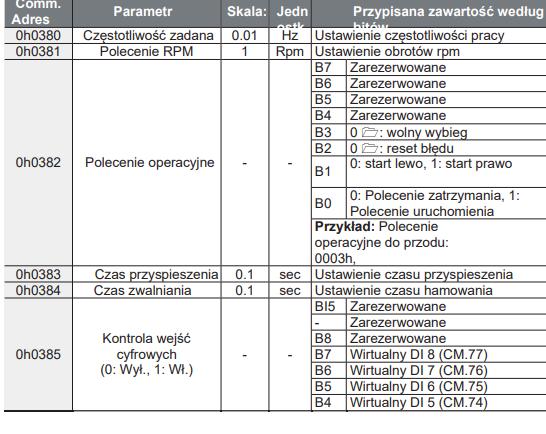

Adresy służące do sterowania falownikiem – G100
Najważniejsze parametry falowników LS iG5A i G100
Przemiennik częstotliwości LG iG5A:
drv – tryb sterowania napędem START/STOP
Frq – źródło zadawania częstotliwości
ACC-czas przyspieszania
dEC-czas hamowania
H40 – tryb sterowania (wektorowe/skalarne/kompensacja poślizgu silnika)
F21- częstotliwość maksymalna
H93 – powrót do ustawień fabrycznych
Przemiennik częstotliwości LG G100
drv – tryb sterowania napędem START/STOP
Frq – źródło zadawania częstotliwości
ACC-czas przyspieszania
dEC-czas hamowania
dr-09 – tryb sterowania (wektorowe/skalarne/kompensacja poślizgu silnika)
dr-20- częstotliwość maksymalna
dr-93 – powrót do ustawień fabrycznych

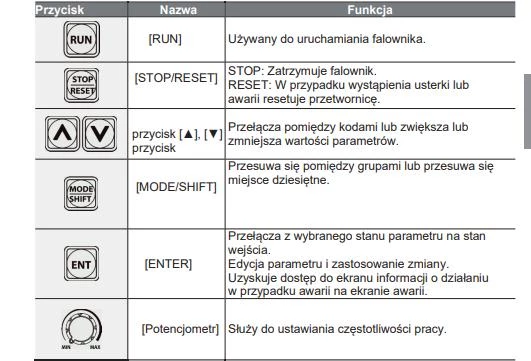

Klawiatura i wyświetlacz w falownikach LG

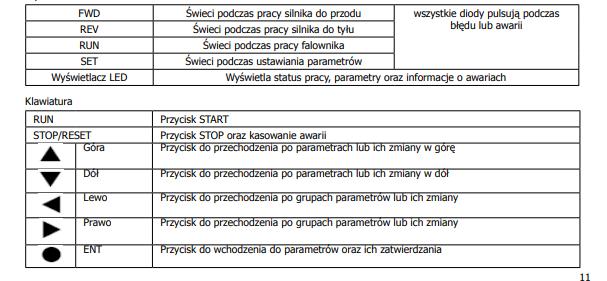

Falownik iG5A

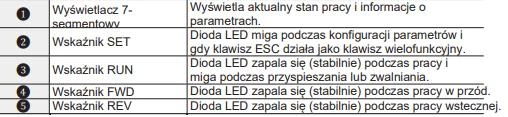

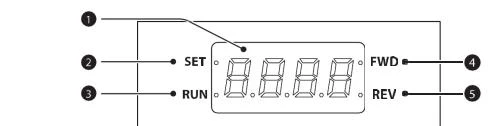

Falownik G100
