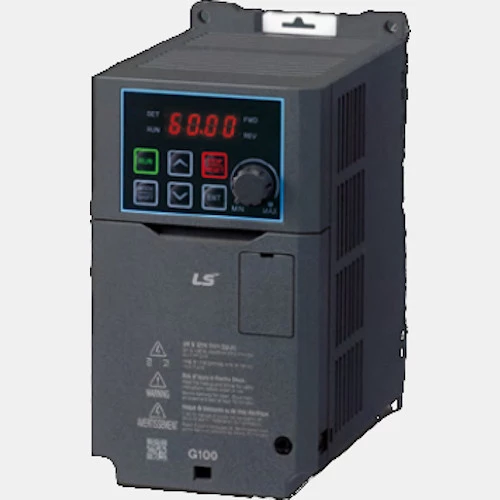

Przemiennik częstotliwości 1x230 VAC LG G100 2,2 kW

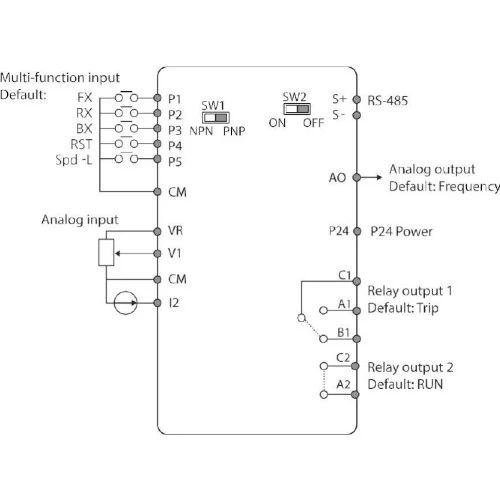

Jednofazowy falownik LV0040G100-2EONN marki LG. Moc falownika wynosi 2,2 kW przy zasilaniu 1x230 VAC oraz 4 kW przy zasilaniu 3x230 VAC. Częstotliwość wyjściowa szacowana jest na poziomie 400 Hz przy sterowaniu skalarnym oraz 120 Hz dla sterowania wektorowego bezczujnikowego. Prąd wyjściowy przemiennika oscyluje wokół 5,9A dla zasilania 1x230VAC i 17 A dla 3x230VAC. Inwerter LG posiada 5 wejść cyfrowych, 2 wejścia analogowe, 2 wyjścia cyfrowe oraz 1 wyjście analogowe. 1-fazowy falownik LS G100 komunikuje się poprzez port RS485 z protokołem Modbus RTU. Przemiennik wyposażony jest także w potencjometr oraz moduł hamowania. Przemienniki częstotliwości LS ma możliwość sterowania silnikiem w sposób wektorowy lub skalarny. Falownik G100 posiada wymiary 135 x 183 x 150,5 mm. Waga urządzenia wynosi 1,98kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 0...120 |
| Komunikacja |
| Komunikacja | Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 150,5 |
| Szerokość (mm) | 135 |
| Wysokość (mm) | 183 |
| Waga (kg) | 1,98 |
| Zasilanie |
| Moc (kW) | 2,2 4 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 18,5 19,4 |
| Prąd wyjściowy (A) | 17 5,9 |
| Ogólne |
| Stopień ochrony IP | 20 |
 | G100 |
