Falowniki do elektrowrzecion

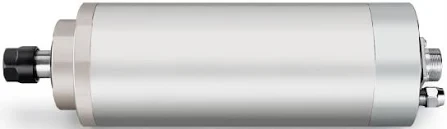

DO CZEGO SŁUŻĄ ELEKTROWRZECIONA?

Elektrowrzeciona są elementem obrabiarek, a także maszyn odpowiadających za napędzanie narzędzia w ruch obrotowy i gwarantują precyzyjne prowadzenie narzędzia na materiale. Elektrowrzeciona mają kształt wału, są poddawane łożyskowaniu, a w kolejnym kroku zostają osłonięte odpowiednią obudową. Elektrowrzeciona stosowane są w piłach, maszynach CNC, szlifierkach, przy obróbce drewna, aluminium, czy też tworzyw sztucznych.  Przy wyborze odpowiedniego narzędzia ważne jest jego przeznaczenie. Jeśli chcemy wykorzystywać elektrowrzeciono do obróbki miękkich materiałów możemy wybrać te z obudową plastikową, zaś gdy potrzebujemy narzędzia do stali, potrzebna będzie już obudowa metalowa. Elektrowrzeciona, które uznawane są za profesjonalne, posiadają kilka cech: sterowane są za pomocą falownika, wyposażone są w precyzyjne łożyska, ich obudowa jest szczelna i metalowa, a także mają bezszczotkowy silnik indukcyjny.

Falownik reguluje częstotliwość i napięcie prądu przemiennego, dzięki czemu kontrolowana jest prędkość obrotowa napędzanego narzędzia np. elektrowrzeciona. Przy doborze falownika należy zwrócić uwagę na kilka czynników: moc silnika, napięcie pracy, prąd znamionowy, częstotliwość pracy, liczba cykli rozpędzania i hamowania, rodzaj sterowania i typ pracy przemiennika częstotliwości (skalany lub wektorowy). Kolejnym elementarnym czynnikiem jest dopasowanie częstotliwości napięcia wyjściowego do szybkości ruchu wirowego silnika trójfazowego. Falowniki takie jak: VFD-MS300 Delta Electronics,  C2000 Delta Electronics, ATV320 Schneider Electric, umożliwiają różne konfiguracje i gwarantują  kontrolę prędkości obrotowej elektrowrzeciona.

FALOWNIKI DO ELEKTROWRZECION

Falowniki VFD-MS300 DELTA ELECTRONICS

Falowniki MS300 Delta Electronics charakteryzują się kompaktową budową. Współpracują z silnikami asynchronicznymi oraz silnikami z magnesami trwałymi. Częstotliwość wyjściowa tej serii falowników wynosi do 1500 Hz w otwartej pętli sterowania, zaś ich przeciążalność jest równa: 120% w ciągu  1 minuty przy normalnej pracy, 150% w ciągu 1 minuty oraz 200% przez 3 sekundy przy pracy ciężkiej. Elektronika sterująca posiada wzmocnioną powłokę ochronną. Dodatkowo falowniki zostały wyposażone w kontrolę momentu i hamowania, sterownik PLKC 2k kroków, zabudowane tranzystory hamowania, wejście bezpieczeństwa STO, wbudowany port USB.

Falowniki C2000 DELTA ELECTRONICS

Przemienniki częstotliwości C2000 posiadają takie funkcjonalności jak: sterowanie skalarne, starowanie wektorowe beczujnikowe, sterowanie wektorowe w zamkniętej pętli. Inwertery C2000 przeznaczone są do bardziej wymagających aplikacji. Przeciążalność falowników C2000 wynosi:

    • 230/460 V

-120% w ciągu jednej minuty oraz 160 % w ciągu trzech sekund przy pracy normalnej,

-150 % w ciągu jednej minuty oraz 180 % w ciągu trzech sekund przy ciężkiej pracy.

    • 575/690 V

-120% w ciągu jednej minuty przy pracy lekkiej,

-120% w ciągu jednej minuty I 150 % w ciągu trzech sekund przy normalnej pracy,

-120% w ciągu jednej minuty I 180% w ciągu trzech sekund przy cięzkiej pracy.

Falowniki te współpracują z silnikami asynchronicznymi oraz silnikami synchronicznymi z magnesami trwałymi. Seria C2000 została wyposażona w sterownik PLC 10k kroków, demontowany programator, komunikację MODBUS, RS485, wejście bezpieczeństwa. Budowa falowników C2000 została zaprojektowana w taki sposób, aby mogła pracować w ciężkich warunkach przemysłowych.

Falowniki ATV320 SCHNEIDER ELECTRIC

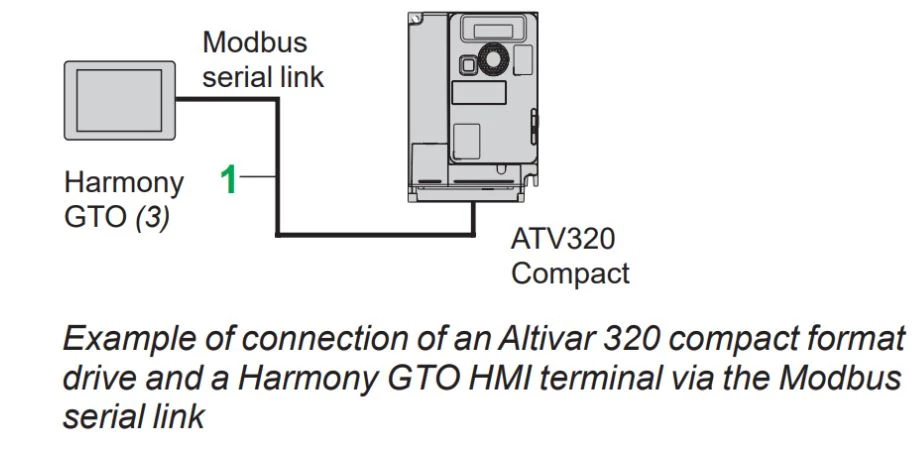

Zakres mocy falowników ATV320 Schneider Electric wynosi od 0,18 kW do 15 kW, zaś napięcie wynosi  Od 200 V do 690 V. Temperatura otoczenia przemienników częstotliwości mieści się w przedziale od -15 °C do 60°C. Urządzenia zostały wyposażone w funkcje bezpieczeństwa: STO (bezpieczne wyłączenie momentu obrotowego) SLS (bezpiecznie ograniczona prędkość, SS1( bezpieczne zatrzymanie), SMS (bezpieczna prędkość maksymalna), GDL (blokowanie drzwi ochronnych). Seria ATV320 Schneider Electric posiada wbudowany Modbus RJ45, CANopen RJ45. Dodatkowo, falowniki te posiadają takie funkcje jak: zintegrowany PLC, silnik pM w pętli otwartej, automatyczne ponowne uruchomienie, praca w trybie impulsowania, PID dla pompy, wentylatora, trzy wejścia analogowe, pozycjonowanie przy pomocy wyłączników krańcowych lub czujników, cztery zestawy przełączenia zestawu parametrów. Falowniki posiadają solidną konstrukcję, obwody drukowane klasy IEC 60721-3-3 z powłoką 3C3, zwiększają dostępność w problematycznych warunkach. Przykładowo podczas temperatury otoczenia do 60°C nie ma konieczności dodatkowego chłodzenia.
