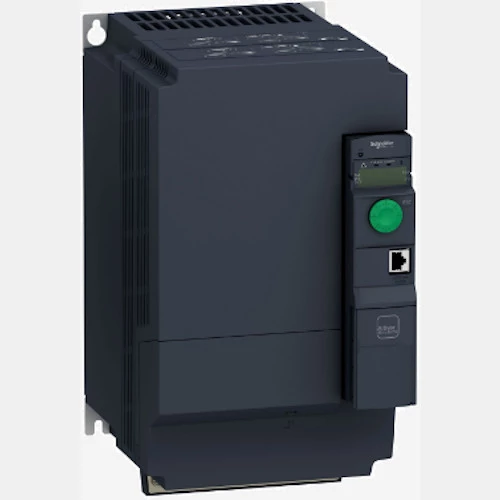

Przemiennik częstotliwości ATV320D11N4B Schneider 11 kW

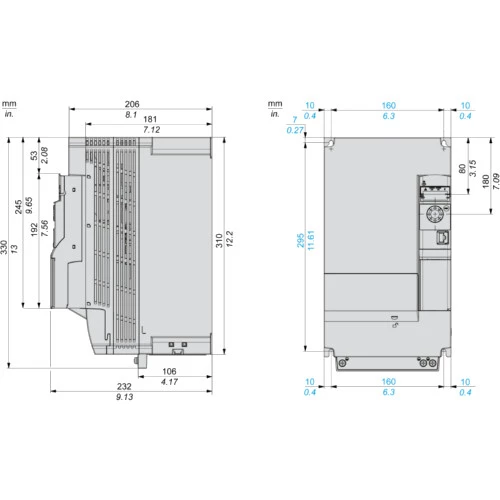

3-fazowy falownik ATV320D11N4B sterowany wektorowo marki Schneider Electric o mocy 11 kW. Przemiennik Schneider ATV320 przystosowany jest do pracy z silnikami asynchronicznymi oraz synchronicznymi. Altivar Machine 320 ATV320D11N4B zasilany jest napięciem 400V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 36,6 A. Trójfazowy falownik ATV320 wyposażony jest w 7 wejść cyfrowych, 3 wejścia analogowe prądowo-napięciowe, 2 wyjścia przekaźnikowe, 1 wyjście cyfrowe oraz 1 wyjście analogowe prądowo-napięciowe. Dodatkowo ten model dysponuje zabudowanym wejściem bezpieczeństwa STO i filtrem EMC. Przetwornik ATV320D11N4B Schneider dysponuje wbudowanym portem RS422 z komunikacją Modbus oraz CANopen. Konfiguracja ATV320D11N4B ATV320 odbywa się przy pomocy intuicyjnego narzędzia SoMove. Producent deklaruje możliwość pracy invertera ATV320 w temperaturze -10...50 stopni Celsjusza. Falownik ATV320D11N4B posiada obudowę o stopniu ochrony IP20 oraz wymiarach 330 x 180 x 232 mm, natomiast waga urządzenia to 8,7 kg. Falowniki Altivar 320 sprawdzają się w maszynach pakujących, podajnikach czy aplikacjach dźwigowych.
Schneider Electric zaleca stosowanie przy falowniku ATV320D11N4B:
wentylator - VW3V32D100,
- zaciski przyłączeniowe - TM200RSRCEMC,
- rezystor hamowania IP20 - VW3A7732,
- dławik linowy - VW3A4554,
- dławik silnikowy - VW3A4554,
- filtr EMC - VW3A4425,
- wyłącznik silnikowy - GV3L40,
- stycznik - LC1D25.
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja |
| Komunikacja | RS422 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 232 |
| Szerokość (mm) | 180 |
| Wysokość (mm) | 330 |
| Waga (kg) | 8,7 |
| Zasilanie |
| Moc (kW) | 11 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 36,6 |
| Prąd wyjściowy (A) | 27,7 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
