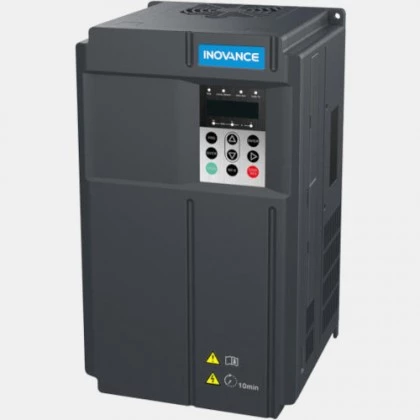

Przemiennik częstotliwości MD290 22/30 kW Inovance

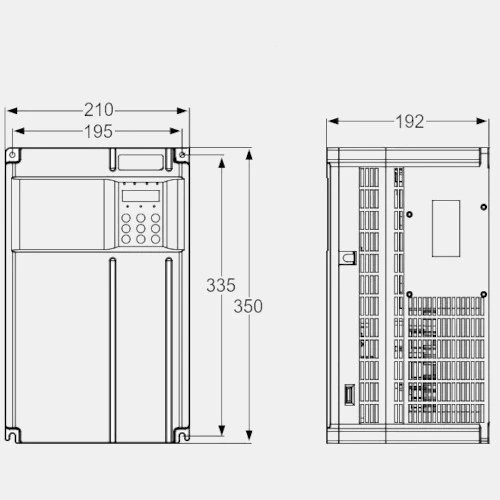

3-fazowy falownik MD290T22G/30P-INT producenta Inovance z serii MD290 o mocy 22/30 kW i poborze prądu 51,3/65,8 A. Inwerter sterowany jest w sposób skalarny. Przemiennik częstotliwości MD290 Inovance został wyposażony w 5 wejść binarnych, w tym 1 szybkie, 2 wejścia analogowe, w tym jedno napięciowe 0...10V, natomiast drugie prądowe lub napięciowe 0...20mA, 0...10V, 1 wyjście analogowe 0...10V lub 0...20mA oraz 1 wyjście przekaźnikowe i 1 tranzystorowe. Inovance zastosował w urządzeniu czoper hamowania oraz hamowanie prądem stałym DC. Ponadto do urządzenia istnieje możliwość dołączenia zewnętrznego rezystora hamowania. Co więcej przetwornik MD290 Inovance na płytkach PCB pokryty jest dodatkowa powłoką ochronną w celu niezawodnej pracy w trudnym środowisku. Falownik MD290T22G/30P-INT został wykonany w wymiarach 350 x 210 x 192 mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 192 |
| Szerokość (mm) | 210 |
| Wysokość (mm) | 350 |
| Zasilanie |
| Moc (kW) | 30 22 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 65,8 51,3 |
| Prąd wyjściowy (A) | 45 60 |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
