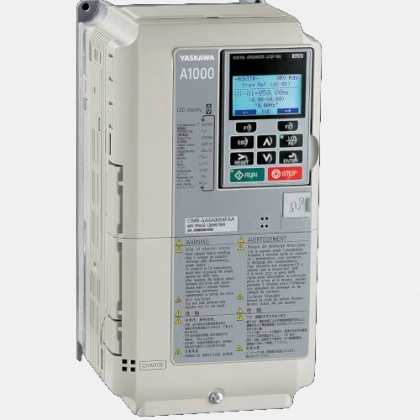

Przemiennik częstotliwości CIMR-AC4A0058TAA Yaskawa A1000 22/30 kW
3-fazowy falownik CIMR-A140208A0AAA00000 produkcji Yaskawa o mocy 22/30 kW. Inwerter Yaskawa A1000 zasilany jest napięciem 400V AC o częstotliwości 50/60 Hz. Falownik Yaskawa A1000 wyposażony jest w 9 wejść cyfrowych w tym 1 wejście impulsowe, 5 wyjść binarnych, które składają się z 4 wyjść przekaźnikowych i 1 impulsowego. Ponadto posiada 3 wejścia analogowe (0...10V lub 4...20mA), a także 2 wyjścia analogowe (0...10V). Dodatkowo posiada 2 wejścia bezpiecznego wyłączania STO. CIMR-AC4A0058TAA dysponuje protokołem Modbus wraz z portem RS485/422. Przemiennik częstotliwości serii A1000 Yaskawa z wbudowanym regulatorem PID, swoje zastosowanie znajduje m.in. do aplikacji: pomp, wentylatorów, dźwignic, przenośników, maszyn pakujących czy obrabiarek. Wymiary falownika to: 750 x 465 x 300 mm. Waga urządzenia wynosi 50 kg. Ochrona obudowy została określona na IP54.
3-fazowy przetwornik częstotliwości CIMR-AC4A0058TAA można rozbudować za pomocą:
- SI-S3 - CANopen,
- SI-ES3 - EtherCAT,
- SI-T3 - Mechatrolink-II,
- SI-ET3 - Mechatronik-III,
- SI-P3 - Profibus,
- SI-C3 - CC-LINK,
- SI-EN3 - EtherNet/IP,
- SI-EM3 - Modbus/TCP,
- SI-EP3 - Profinet,
- SI-EL3 - Powerlink,
- JOHB-SMP3 - Multi-protocol Ethernet option,
- SI-N3 - DeviceNet,
- JVOP-180 - LED operator,
- JVOP-182 - LED operator.
| Wejścia/Wyjścia |
| Wejścia binarne | 9 |
| Wyjścia binarne | 5 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Komunikacja |
| Komunikacja | RS422 RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 300 |
| Szerokość (mm) | 465 |
| Wysokość (mm) | 750 |
| Waga (kg) | 50 |
| Zasilanie |
| Moc (kW) | 30 22 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Prąd wyjściowy (A) | 45 58 |
| Ogólne |
| Temperatura pracy (°C) | -10...40 |
