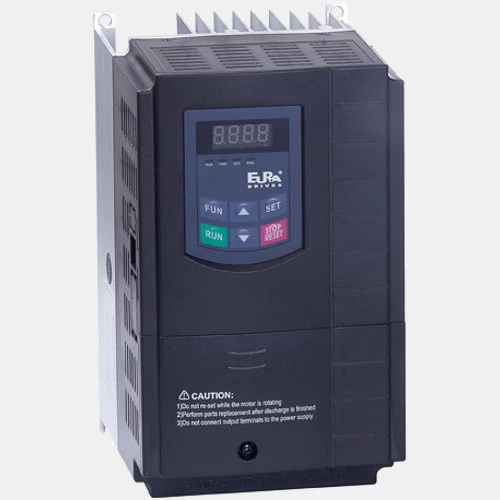

3-fazowy przemiennik częstotliwości 7,5 kW E2200 z EtherCat
Falownik E2200-0075T3 Eura Drives o mocy 7,5 kW przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi PMSM. Napięcie zasilania wynosi 198...264 V AC. Częstotliwość napięcia zasilania wynosi 47,5...63Hz. Wektorowy falownik E2200-0075T3 o deklarowanej sprawności na poziomie 94% został wyposażony w 6 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 2 wyjścia analogowe. Komunikacja w falownikach E2200 wersji F5 odbywa się po EtherCAT lub Modbus. Częstotliwość wyjściowa dla falowników serii E2200 wynosi 0...590 Hz. Prąd wyjściowy dla wektorowego falownika 7,5 kW E2200 Eura wynosi 17 A. Przemiennik częstotliwości E2200-0075T3 w wersji F5 został wyposażony w moduł hamowania co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 1500W i 90 Ohm. Producent zaleca stosowanie zabezpieczenia nadprądowego B6. Trójfazowy falownik 7,5 kW E2200 posiada kompaktową obudowę z tworzywa wyposażoną w filtr sieciowy. Wymiary falownik E2200-0075T3 wynoszą: 138x152x235 mm, zaś jego waga wynosi 3,5 kg. Wymiary montażowe natomiast wynoszą: 126x225 mm, śruby montażowe M5. System chłodzenia w przypadku tego modelu jest wymuszony.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść binarnych (V) | 24 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wejściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | EtherCAT Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 152 |
| Szerokość (mm) | 138 |
| Wysokość (mm) | 235 |
| Waga (kg) | 3,5 |
| Zasilanie |
| Moc (kW) | 7,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 20 |
| Prąd wyjściowy (A) | 17 |
| Ogólne |
| Sterowanie | Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
