3-fazowy przemiennik częstotliwości 5,5 kW E2200 z EtherCat

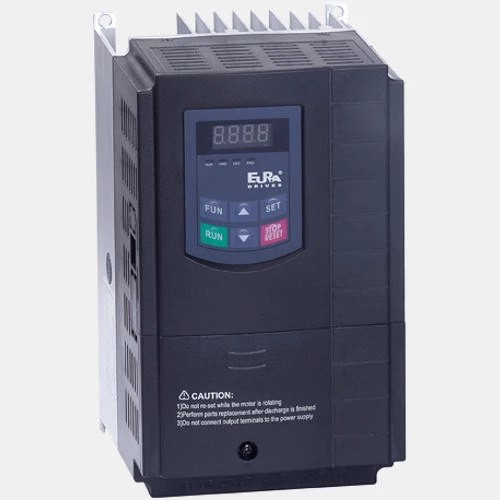

Falownik E2200-0055T3 Eura Drives o mocy 5,5 kW przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi PMSM. Napięcie zasilania wynosi 198...264 V AC. Częstotliwość napięcia zasilania wynosi 47,5...63Hz. Wektorowy falownik E2200-0055T3 o deklarowanej sprawności na poziomie 94% został wyposażony w 6 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 2 wyjścia analogowe. Komunikacja w falownikach E2200 wersji F5 odbywa się po EtherCAT lub Modbus. Częstotliwość wyjściowa dla falowników serii E2200 wynosi 0...590 Hz. Prąd wyjściowy dla wektorowego falownika 5,5 kW E2200 Eura wynosi 9 A. Przemiennik częstotliwości E2200-0055T3 w wersji F5 został wyposażony w moduł hamowania co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 1500W i 90 Ohm. Producent zaleca stosowanie zabezpieczenia nadprądowego B6. Trójfazowy falownik 5,5 kW E2200 posiada kompaktową obudowę z tworzywa wyposażoną w filtr sieciowy. Wymiary falownik E2200-0055T3 wynoszą: 138x152x235 mm, zaś jego waga wynosi 3,2 kg. Wymiary montażowe natomiast wynoszą: 126x225 mm, śruby montażowe M5. System chłodzenia w przypadku tego modelu jest wymuszony.
Wejścia/Wyjścia |
Wejścia binarne | 6 |
Wyjścia binarne | 1 |
Wyjścia przekaźnikowe | 1 |
Wejścia analogowe | 2 |
Wyjścia analogowe | 2 |
Napięcie wejść binarnych (V) | 24 |
Napięcie wejść analogowych (V) | 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Prąd wyjść analogowych (mA) | 0...20 |
Częstotliwość wejściowa (Hz) | 0...599 |
Komunikacja |
Komunikacja | EtherCAT Modbus RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) | 152 |
Szerokość (mm) | 138 |
Wysokość (mm) | 235 |
Waga (kg) | 3,2 |
Zasilanie |
Moc (kW) | 5,5 |
Napięcie zasilania (VAC) | 400 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
Pobór prądu (A) | 16 |
Prąd wyjściowy (A) | 12 |
Ogólne |
Sterowanie | Wektorowe Skalarne |
Temperatura pracy (°C) | -10...50 |
Stopień ochrony IP | 20 |
