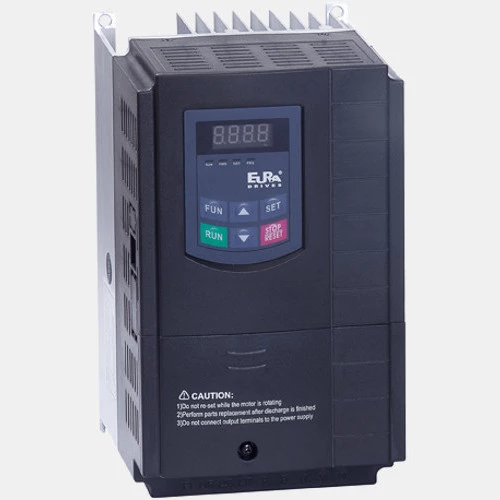

3-fazowy przemiennik częstotliwości 4 kW E2200 z EtherCat
Falownik E2200-0040T3 Eura Drives o mocy 4 kW przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi PMSM. Napięcie zasilania wynosi 198...264 V AC. Częstotliwość napięcia zasilania wynosi 47,5...63Hz. Wektorowy falownik E2200-0040T3 o deklarowanej sprawności na poziomie 94% został wyposażony w 6 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 2 wyjścia analogowe. Komunikacja w falownikach E2200 wersji F5 odbywa się po EtherCAT lub Modbus. Częstotliwość wyjściowa dla falowników serii E2200 wynosi 0...590 Hz. Prąd wyjściowy dla wektorowego falownika 4 kW E2200 Eura wynosi 9 A. Przemiennik częstotliwości E2200-0040T3 w wersji F5 został wyposażony w moduł hamowania co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 1500W i 90 Ohm. Producent zaleca stosowanie zabezpieczenia nadprądowego B6. Trójfazowy falownik 4 kW E2200 posiada kompaktową obudowę z tworzywa wyposażoną w filtr sieciowy. Wymiary falownik E2200-0040T3 wynoszą: 106x150x180 mm, zaś jego waga wynosi 2,1 kg. Wymiary montażowe natomiast wynoszą: 94x170 mm, śruby montażowe M4. System chłodzenia w przypadku tego modelu jest wymuszony.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść binarnych (V) | 24 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wejściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | EtherCAT Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 150 |
| Szerokość (mm) | 106 |
| Wysokość (mm) | 180 |
| Waga (kg) | 2,1 |
| Zasilanie |
| Moc (kW) | 4 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 11 |
| Prąd wyjściowy (A) | 9 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
