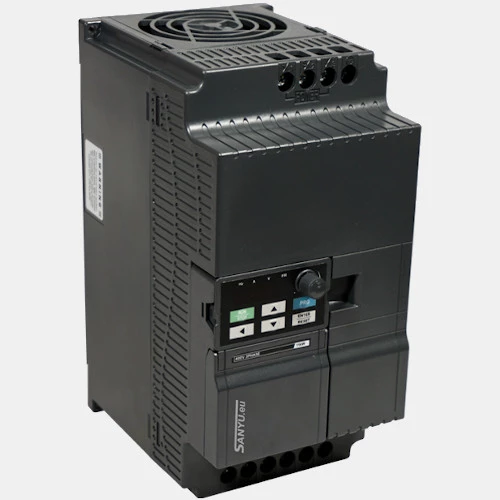

Przemiennik częstotliwości SX2400 7,5/11 kW Sanyu
3-fazowy falownik SX2400-7R5G/11P producenta Sanyu pochodzący z serii SX2000 o mocy 7,5/11 kW oraz maksymalnej częstotliwości 3200 Hz dla pracy skalarnej oraz 320Hz dla pracy wektorowej. Przemiennik częstotliwości dedykowany jest do współpracy z trójfazowymi silnikami o mocy 7,5/11kW. Prąd wejściowy trójfazowego falownika SX2000 7,5/11kW wynosi 20/26A, natomiast prąd wyjściowy 17/25 A. Przetwornik został wyposażony w sterownik PLC do prostych aplikacji. Inverter SX2000 Sanyu posiada: 6 wejść binarny, 1 wejścia analogowe prądowo-napięciowe oraz 1 wyjście przekaźnikowe programowalne i 1 wyjście cyfrowe typu open collector. Komunikacja odbywa się po RS485 protokołem Modbus RTU. Przemiennik częstotliwości SX 2000 Sanyu sterowany jest w sposób skalarny lub wektorowy. Dodatkowo posiada funkcje zaprogramowania 2 czasów oraz możliwość zaprogramowania do 16 stałych prędkości. 3-fazowy falownik dysponuje także wbudowanym fabrycznie wyświetlaczem LED z funkcyjnymi przyciskami oraz potencjometrem. Dodatkowo jest możliwość podłączenia zewnętrznej klawiatury. Atutem przemiennika SX 2000 Sanyu są zabudowane funkcje ochronne, a także blokada przez osobami nieupoważnionymi.
Parametry rezystora hamującego zalecanego przez producenta dla SX2400-7R5G/11P to 500W i 65 Ohm, zalecany przekrój przewodu to 4 mm2. Falownik Sanyu posiada stopień ochrony IP20 i powinien pracować wyłącznie w pomieszczeniach, w dalekiej odległości od kurzu, substancji oleistych, wody, agresywnych gazów a także promieni słonecznych. Przedział temperaturowy dla pracy falownika wynosi -10...40 stopni Celsjusza przy wilgotności poniżej 95%. Obudowa przetwornika SX2400-7R5G/11P Sanyu został wykonana z tworzywa a jej wymiary to: 130x 260 x 184 mm, waga 3,1kg. Przetwornik SX2000 przystosowany jest do montażu naściennego. Falownik SX2000 Sanyu SX2400-7R5G/11P z powodzeniem sprawdzi się w przemyśle spożywczym, chemicznym, transporterach czy przenośnikach.
Schemat podłączenia falownika SX2400-7R5G/11P
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...3200 |
| Komunikacja |
| Komunikacja | RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 184 |
| Szerokość (mm) | 130 |
| Wysokość (mm) | 260 |
| Waga (kg) | 3,1 |
| Zasilanie |
| Moc (kW) | 11 7,5 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 20 26 |
| Prąd wyjściowy (A) | 17 25 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
