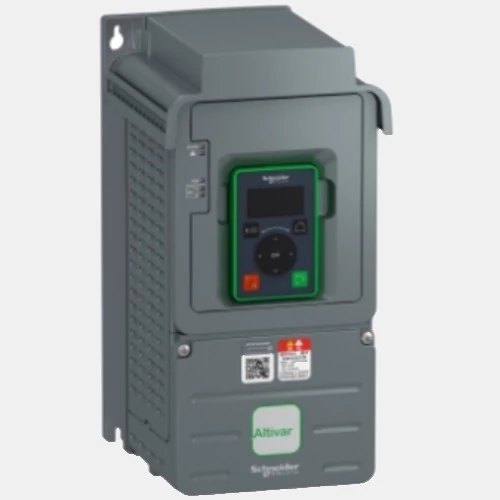

3-fazowy falownik 7,5 kW 3x400 VAC ATV610U75N4 Schneider Electric

Przemiennik częstotliwości Easy Altivar 610 7,5kW

Falownik ATV610U75N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 5,5 kW.  Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610U75N4 przy pracy ciężkiej wynosi 5,5kW, zaś przy pracy lekkiej to 7,5 kW. Prąd wejściowy tego inwertera to odpowiednio 14,7 A ND/11,3A HD, zaś prąd wyjściowy 15,8A ND i 12,7 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610U75N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610U75N4 wyłącznika silnikowego GV2L20, filtr du/dt VW3A5303 oraz zabezpieczenia 25A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610U75N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607. Falownik ATV610U75N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 297x145x203 mm, waga wynosi 4,575 kg.
