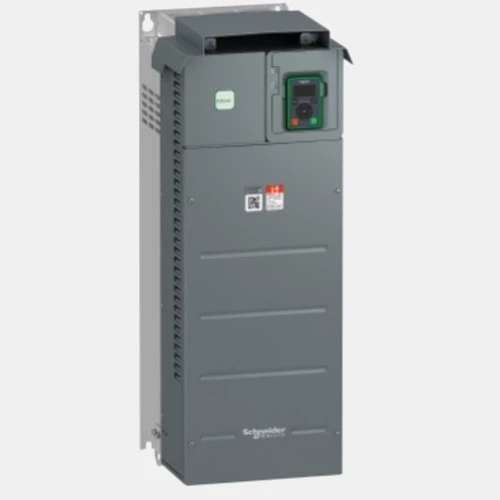

3-fazowy falownik 55 kW 3x400 VAC ATV610D55N4 Schneider Electric

Przemiennik częstotliwości Easy Altivar 610 55kW

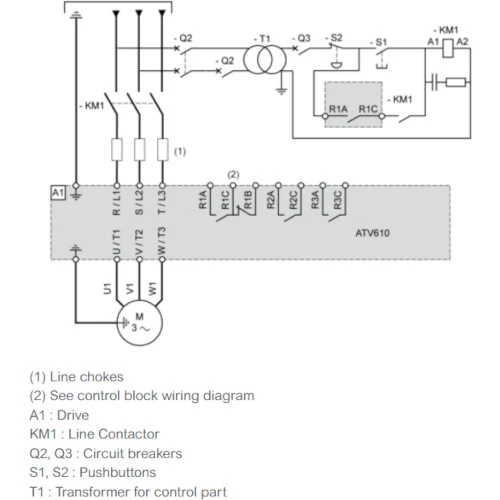

Falownik ATV610D55N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 55 kW.  Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610D55N4 przy pracy ciężkiej wynosi 45kW, zaś przy pracy lekkiej to 55 kW. Prąd wejściowy tego inwertera to odpowiednio 111,5 A ND/95,9 A HD, zaś prąd wyjściowy 88 ND i 120 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610D55N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610D55N4 wyłącznika silnikowego NSX100-MA100 filtr du/dt VW3A5306 oraz zabezpieczenia 160A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610D55N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607. Falownik ATV610D55N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 762x290x323 mm, waga wynosi 53 kg.
