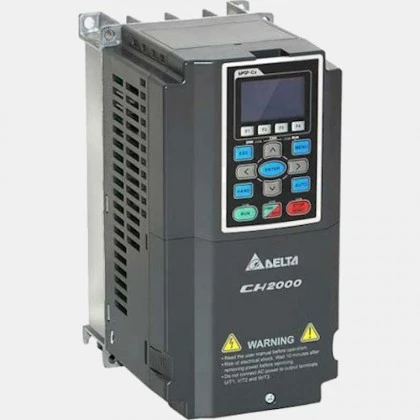

Przemiennik częstotliwości VFD055CH43A-21 VFD-CH2000 Delta 5,5 kW
3-fazowy falownik VFD055CH43A-21 Delta o sterowaniu wektorowym i mocy 5,5kW. Przetwornik VFD055CH43A-21 zasilaniu 3-fazowym w przedziale 380...480 V AC i częstotliwości napięcia zasilającego 50...60 Hz. Producent deklaruje pobór prądu dla falownika na poziomie 17A, a prąd wyjściowy 12A. Częstotliwość wyjściowa falownika VFD-CH2000 Delta wynosi 0...599 Hz. Przemiennik częstotliwości VFD055CH43A-21 został wyposażony w 11 wejść cyfrowych, 4 wejścia analogowych, 6 wejść przekaźnikowych, 3 wyjścia tranzystorowe oraz 2 wyjścia analogowe. Dodatkowo ten model dysponuje wejściem bezpieczeństwa STO. Ponadto jest możliwość rozbudowy z wykorzystaniem kart I/O. Falownik CH2000 Delta został wyposażony w wbudowany sterownik PLC 10K kroków oraz regulator PID. Przemiennik VFD-CH2000 Delta Electronics posiada intuicyjne oprogramowanie oraz prostą instalację z możliwością demontowania panelu sterującego. Falownik 5,5kW CH2000 Delta ma również wbudowany moduł hamujący co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 1000 W i rezystancji 75 Ohm. VFD055CH43A-21 Delta Electronics komunikuje się poprzez port RS485 z wykorzystaniem protokołu Modbus. Ponadto można go rozbudować o dodatkowe karty komunikacyjne. Falownik VFD055CH43A-21 o stopniu ochrony IP20 i możliwością pracy w temperaturze -10...50 °C. Wymiary rzeczywiste przemiennika VFD055CH43A-21 wynoszą 250x130x170 mm.
Wejścia/Wyjścia |
Wejścia binarne |
11 |
Wyjścia tranzystorowe |
3 |
Wyjścia przekaźnikowe |
6 |
Wejścia analogowe |
4 |
Wyjścia analogowe |
2 |
Napięcie wejść analogowych (V) |
-10...10 0...10 |
Napięcie wyjść analogowych (V) |
-10...10 0...10 |
Prąd wejść analogowych (mA) |
0...20 4...20 |
Prąd wyjść analogowych (mA) |
0...20 4...20 |
Prąd wyjść binarnych (A) |
0,3 0,5 3 5 1,2 |
Komunikacja |
Komunikacja |
Modbus RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Szerokość (mm) |
130 |
Wysokość (mm) |
250 |
Waga (kg) |
2,6 |
Zasilanie |
Moc (kW) |
5,5 |
Napięcie zasilania (VAC) |
323...528 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
50...60 |
Pobór prądu (A) |
17 |
Prąd wyjściowy (A) |
12 |
Ogólne |
Sterowanie |
Wektorowe |
Temperatura pracy (°C) |
-10...50 |
Stopień ochrony IP |
20 |
