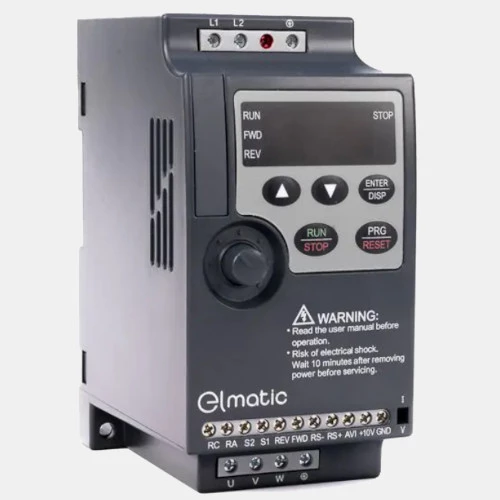

Skalarny przemiennik częstotliwości 3,7 kW 3x400VAC EL1000 Elmatic
Trójfazowy falownik EL1000-03R7G4 Elmatic o mocy 3,7 kW dedykowany do współpracy z asynchronicznymi silnikami indukcyjnymi. Napięciu zasilania invertera wynosi 3x400 VAC, a częstotliwość napięcia zasilającego 50...60Hz. Prąd wyjściowy dla EL1000-03R7G4 wynosi 8,6 A. Producent deklaruje częstotliwość wyjściową falowników Elmatic EL1000 na poziomie 0...400Hz zaś przeciążalność 150% w czasie 1 minuty. Skalarny przemiennik częstotliwości 3,7 kW EL1000 Elmatic został wyposażony w 4 wejścia cyfrowe, 1 wejście analogowe prądowo-napięciowe, oraz 1 wyjście przekaźnikowe. Komunikacja odbywa się protokołem Modbus RTU/ASCII po RS485. Dodatkowo falownik EL1000-03R7G4 został wyposażony w regulator PID oraz wyświetlacz LED z przyciskami funkcyjnymi. Trójfazowy przetwornik częstotliwości został wyposażony w kompaktową obudowę przystosowaną do montażu naściennego oraz na szynie DIN. Wymiary 3-fazowego falownika 3,7 kW EL1000 to 180x106x116mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia przekaźnikowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Komunikacja |
| Komunikacja | Modbus ASCII/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 116 |
| Szerokość (mm) | 85 |
| Wysokość (mm) | 180 |
| Zasilanie |
| Moc (kW) | 3,7 |
| Napięcie zasilania (VAC) | 330...440 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Prąd wyjściowy (A) | 8,6 |
| Ogólne |
| Seria | EL1000 |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | IP20 |
