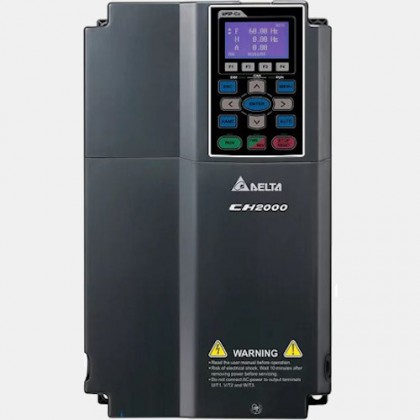

3-fazowy falownik VFD220CH43A-21 Delta o sterowaniu wektorowym i mocy 22kW. Przetwornik VFD220CH43A-21 zasilaniu 3-fazowym w przedziale 380...480 V AC i częstotliwości napięcia zasilającego 50...60 Hz. Producent deklaruje pobór prądu dla falownika na poziomie 47A, a prąd wyjściowy 45A. Częstotliwość wyjściowa falownika VFD-CH2000 Delta wynosi 0...599 Hz. Przemiennik częstotliwości VFD220CH43A-21 został wyposażony w 11 wejść cyfrowych, 4 wejścia analogowych, 6 wejść przekaźnikowych, 3 wyjścia tranzystorowe oraz 2 wyjścia analogowe. Dodatkowo ten model dysponuje wejściem bezpieczeństwa STO. Ponadto jest możliwość rozbudowy z wykorzystaniem kart I/O. Falownik CH2000 Delta został wyposażony w wbudowany sterownik PLC 10K kroków oraz regulator PID. Przemiennik VFD-CH2000 Delta Electronics posiada intuicyjne oprogramowanie oraz prostą instalację z możliwością demontowania panelu sterującego. Falownik 22kW CH2000 Delta ma również wbudowany moduł hamujący co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 3000 W i rezystancji 26 Ohm. VFD220CH43A-21 Delta Electronics komunikuje się poprzez port RS485 z wykorzystaniem protokołu Modbus. Ponadto można go rozbudować o dodatkowe karty komunikacyjne. Falownik VFD220CH43A-21 o stopniu ochrony IP20 i możliwością pracy w temperaturze -10...50 °C. Wymiary rzeczywiste przemiennika wynoszą 400x250x210 mm.
| Wejścia/Wyjścia | |
| Wejścia binarne | 11 |
| Wyjścia tranzystorowe | 3 |
| Wyjścia przekaźnikowe | 6 |
| Wejścia analogowe | 4 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść binarnych (A) | 0,3 0,5 3 5 1,2 |
| Komunikacja | |
| Komunikacja | Modbus RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Szerokość (mm) | 250 |
| Wysokość (mm) | 400 |
| Waga (kg) | 9,8 |
| Zasilanie | |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Pobór prądu (A) | 47 |
| Prąd wyjściowy (A) | 45 |
| Ogólne | |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
