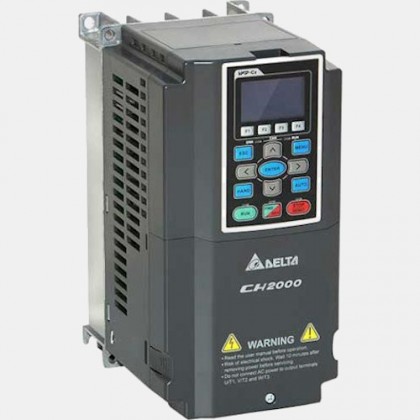

Przemiennik częstotliwości VFD022CH43A-21 VFD-CH2000 Delta 2,2 kW
3-fazowy falownik VFD022CH43A-21 Delta o sterowaniu wektorowym i mocy 2,2kW. Przetwornik VFD022CH43A-21 zasilaniu 3-fazowym w przedziale 380...480 V AC i częstotliwości napięcia zasilającego 50...60 Hz. Producent deklaruje pobór prądu dla falownika na poziomie 8,7A, a prąd wyjściowy 6A. Częstotliwość wyjściowa falownika VFD-CH2000 Delta wynosi 0...599 Hz. Przemiennik częstotliwości VFD022CH43A-21 został wyposażony w 11 wejść cyfrowych, 4 wejścia analogowych, 6 wejść przekaźnikowych, 3 wyjścia tranzystorowe oraz 2 wyjścia analogowe. Dodatkowo ten model dysponuje wejściem bezpieczeństwa STO. Ponadto jest możliwość rozbudowy z wykorzystaniem kart I/O. Falownik CH2000 Delta został wyposażony w wbudowany sterownik PLC 10K kroków oraz regulator PID. Przemiennik VFD-CH2000 Delta Electronics posiada intuicyjne oprogramowanie oraz prostą instalację z możliwością demontowania panelu sterującego. Falownik 2,2kW CH2000 Delta ma również wbudowany moduł hamujący co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 300 W i rezystancji 250 Ohm. VFD0022CH43A-21 Delta Electronics komunikuje się poprzez port RS485 z wykorzystaniem protokołu Modbus. Ponadto można go rozbudować o dodatkowe karty komunikacyjne. Falownik VFD022CH43A-21 o stopniu ochrony IP20 i możliwością pracy w temperaturze -10...50 °C. Wymiary rzeczywiste przemiennika VFD022CH43A-21 wynoszą 250x130x170 mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 11 |
| Wyjścia tranzystorowe | 3 |
| Wyjścia przekaźnikowe | 6 |
| Wejścia analogowe | 4 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść binarnych (A) | 0,3 0,5 3 5 1,2 |
| Komunikacja |
| Komunikacja | Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Szerokość (mm) | 130 |
| Wysokość (mm) | 250 |
| Waga (kg) | 2,6 |
| Zasilanie |
| Moc (kW) | 2,2 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Pobór prądu (A) | 8,7 |
| Prąd wyjściowy (A) | 6 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
