3-fazowy falownik 18,5 kW 3x400 VAC ATV610D18N4 Schneider Electric

Zapraszamy do kontaktu z działem handlowym.
Produkt na zapytanie
+
0 Opinii / Napisz opinię

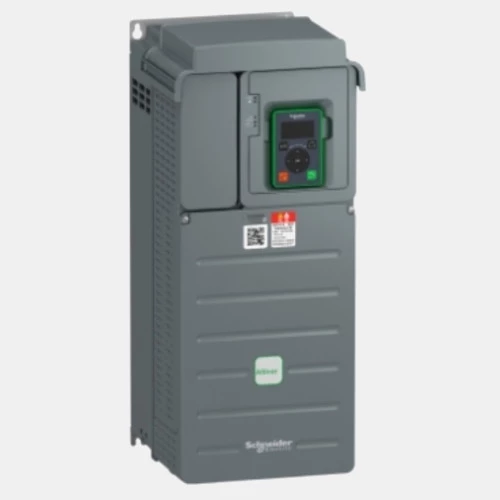

Przemiennik częstotliwości Easy Altivar 610 18,5kW

Falownik ATV610D18N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 18 kW.  Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610D18N4 przy pracy ciężkiej wynosi 15kW, zaś przy pracy lekkiej to 18,5 kW. Prąd wejściowy tego inwertera to odpowiednio 37,2 A ND/31,6A HD, zaś prąd wyjściowy 39,2A ND i 31,7 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610D18N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610D18N4 wyłącznika silnikowego GV3L40 filtr du/dt VW3A5305 oraz zabezpieczenia 63A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610D18N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607. Falownik ATV610D18N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 495x211x232 mm, waga wynosi 13,5 kg.

Wejścia/Wyjścia
Wejścia binarne6
Wyjścia przekaźnikowe2
Wejścia analogowe3
Wyjścia analogowe2
Napięcie wejść analogowych (V)0...10
Prąd wejść analogowych (mA)0...20
Częstotliwość wyjściowa (Hz)0,1...500
Rozdzielczość (bit)10
Komunikacja
KomunikacjaModbus/RTU RJ45 RS485
Typ modułu
Rodzaj modułuPrzemiennik częstotliwości

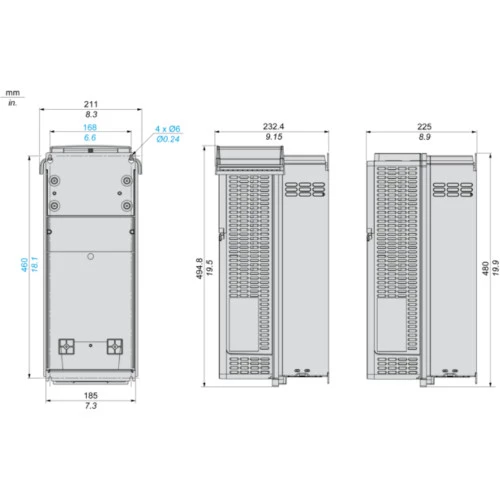

Wymiary i waga
Głębokość (mm)232
Szerokość (mm)211
Wysokość (mm)495
Waga (kg)13,5
Zasilanie
Moc (kW)15 18,5
Napięcie zasilania (VAC)323...506
Liczba faz3-fazowy
Częstotliwość napięcia zasilającego (Hz)47,5...63
Pobór prądu (A)37,2 31,6
Prąd wyjściowy (A)31,7 39,2
Filtr przeciwzakłóceniowyTak
Ogólne
Stopień ochrony IP20
