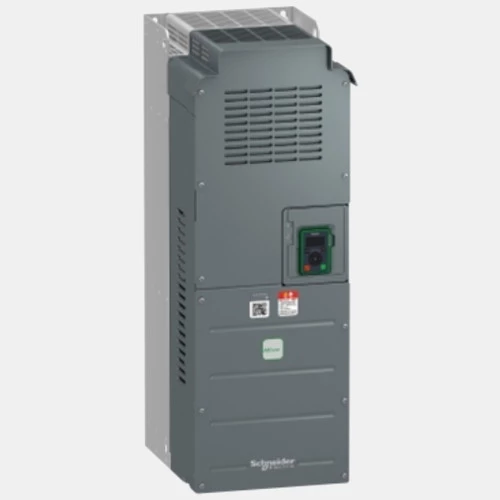

Przemiennik częstotliwości Easy Altivar 610 11kW
Falownik ATV610D11N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 11 kW. Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610D11N4 przy pracy ciężkiej wynosi 7,5kW, zaś przy pracy lekkiej to 11 kW. Prąd wejściowy tego inwertera to odpowiednio 22 A ND/16,4A HD, zaś prąd wyjściowy 23,5A ND i 16,5 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610D11N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610D11N4 wyłącznika silnikowego GV2L22, GV3L25 filtr du/dt VW3A5303 oraz zabezpieczenia 40A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610D11N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607Falownik ATV610D11N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 360x171x233 mm, waga wynosi 7,730 kg.
Wejścia/Wyjścia |
Wejścia binarne | 6 |
Wyjścia przekaźnikowe | 2 |
Wejścia analogowe | 3 |
Wyjścia analogowe | 2 |
Napięcie wejść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Częstotliwość wyjściowa (Hz) | 0,1...500 |
Rozdzielczość (bit) | 10 |
Komunikacja |
Komunikacja | Modbus/RTU RJ45 RS485 |
Typ modułu |
Rodzaj modułu | Przemiennik częstotliwości |

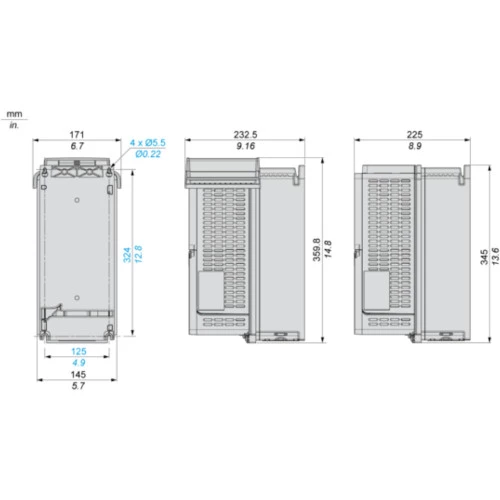

Wymiary i waga |
Głębokość (mm) | 203 |
Szerokość (mm) | 171 |
Wysokość (mm) | 360 |
Waga (kg) | 7,730 |
Zasilanie |
Moc (kW) | 11 7,5 |
Napięcie zasilania (VAC) | 323...506 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
Pobór prądu (A) | 22 16,4 |
Prąd wyjściowy (A) | 16,5 23,5 |
Filtr przeciwzakłóceniowy | Tak |
Ogólne |
Stopień ochrony IP | 20 |
